Экономайзер

Дроссельный экономайзер открытого типа

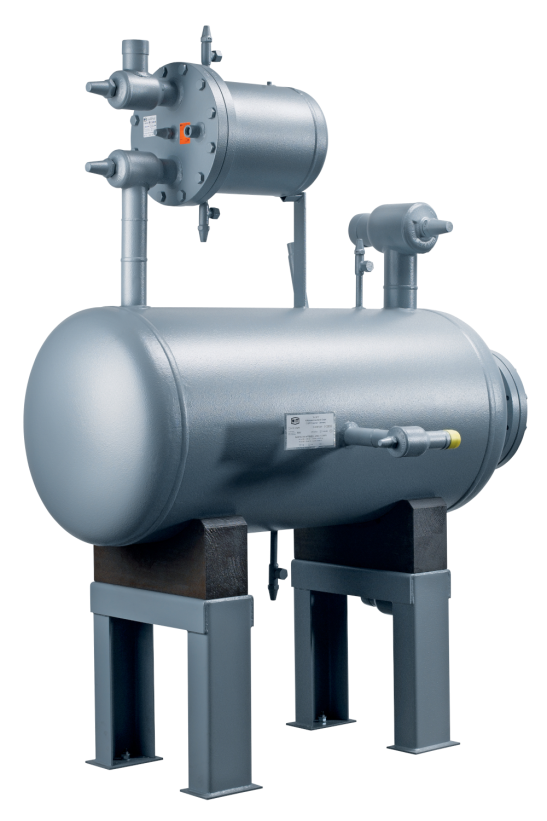

Экономайзер ECO - WITT
Экономайзер ECO - WITT

Уменьшение размеров технологических компонентов в системах с винтовыми компрессорами, многоступенчатое дросселирование для больших перепадов давления.

Экономайзер ECO - WITT
Экономайзер ECO - WITT

Экономайзер WITT аккумулирует холодильный агент, конденсированный в конденсаторном агрегате, после его сброса из поплавкового регулятора высокого давления HR в корпус экономайзера. Внутри корпуса экономайзера жидкая фаза отделяется от газообразной фазы под средним давлением. Затем происходит дросселирование сброшенного жидкого хладагента через дополнительный поплавковый регулятор высокого давления, расположенный внутри экономайзера, и его последующая передача в отделитель жидкости на стороне низкого давления. Дроссельный газ, сепарированный внутри экономайзера ECO под средним давлением, возвращается в цикл сжатия через соединительный штуцер экономайзера на компрессоре.

Такой принцип действия дроссельного экономайзера открытого типа снижает нагрузку на компрессор, благодаря чему компрессор может иметь меньшие конструктивные размеры. Это также означает возможность уменьшения размеров отделителей жидкости на стороне низкого давления.

В случаях, когда необходимо повысить холодопроизводительность системы, экономайзер WITT станет оптимальным выбором: благодаря редуцированию дроссельного газа, который возвращается в компрессор и не влияет на работу отделителя жидкости на стороне низкого давления, обеспечивается рост холодопроизводительности отделителя.

В серийное оснащение экономайзера WITT входят:

  • Смонтированный поплавковый регулятор высокого давления HR с запорными клапанами
  • Запорные клапаны WITT на впускных и выпускных соединениях для газа и жидкости
  • Сливной клапан EA 10 GB L
  • Воздуховыпускной клапан EE 6 L, расположенный перед EA 10 GB L
  • Комбинированное резьбовое соединение G A?a€?/G A?a€? для предохранительного клапана
  • Реле максимального уровня NGX (упаковано отдельно)
  • Стальная рама, включая деревянные подпорки и монтажные кронштейны

Дополнительные принадлежности

  • Соединения на входе/выходе без запорных клапанов
  • Индивидуальный инспекционный контроль органами TA?V или другими проверяющими органами
  • Специальные варианты исполнения под заказ

Заинтересовались экономайзером ECO - WITT?

Просто воспользуйтесь нашей удобной контактной формой.

Наши специалисты затем подберут Вам оптимальную модель аппарата.

Разумеется, Вы можете самостоятельно подобрать интересующий Вас вариант, воспользовавшись нашей программой подбора оборудования a€?WITT Selecta€?.

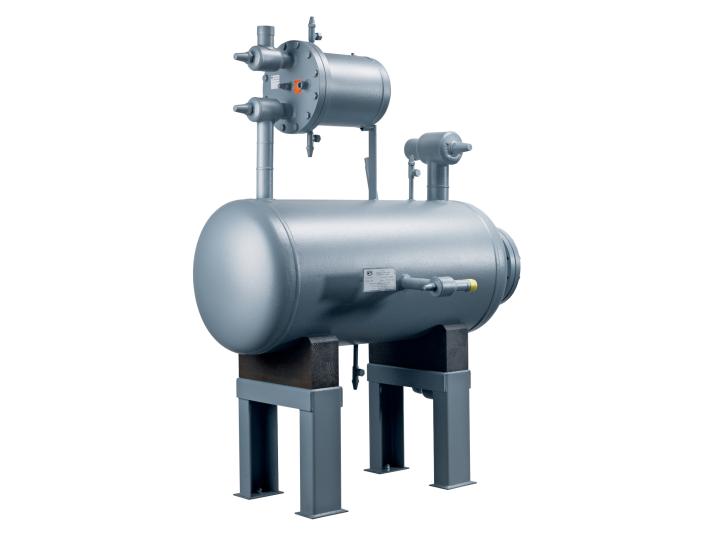

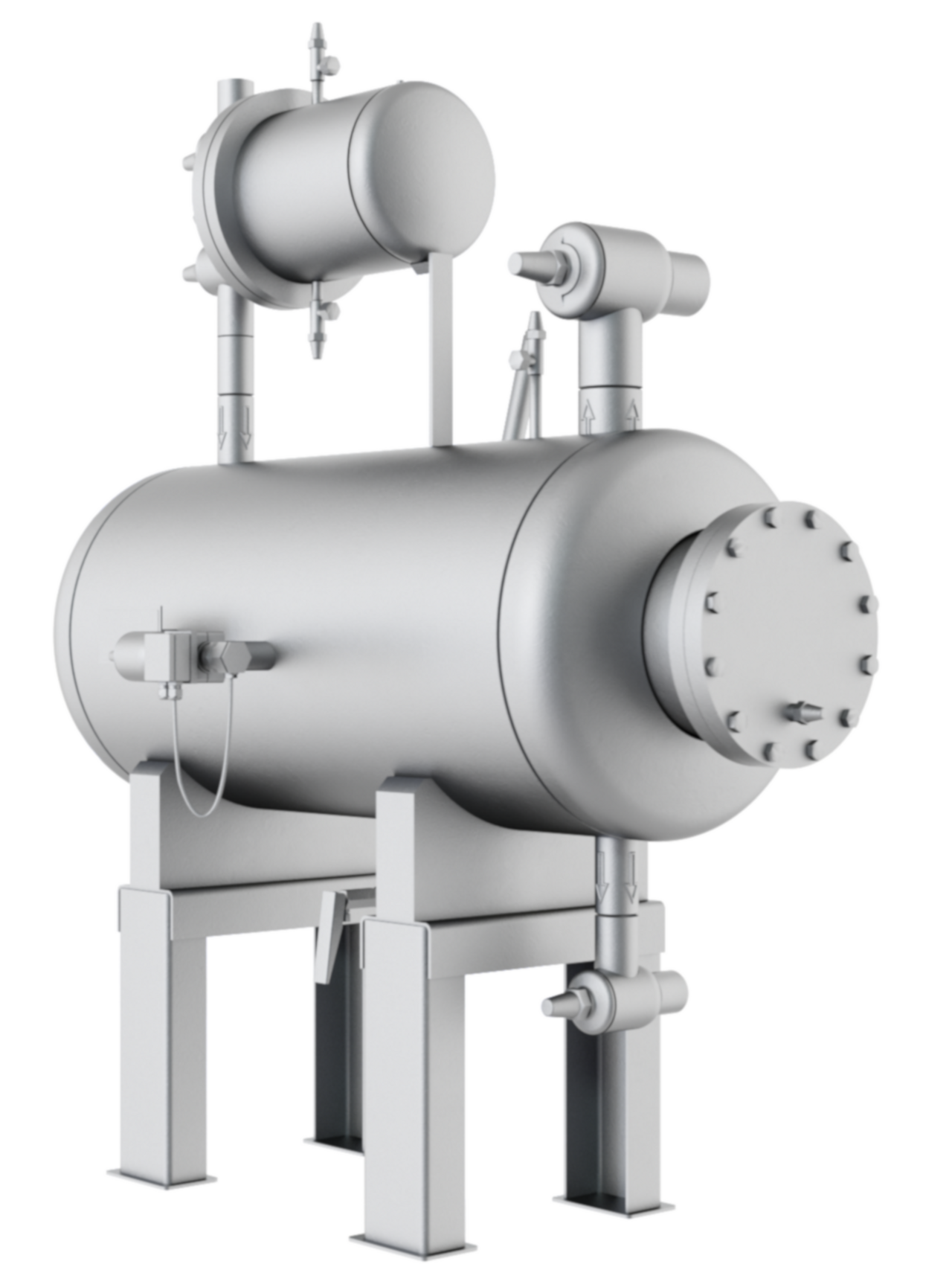

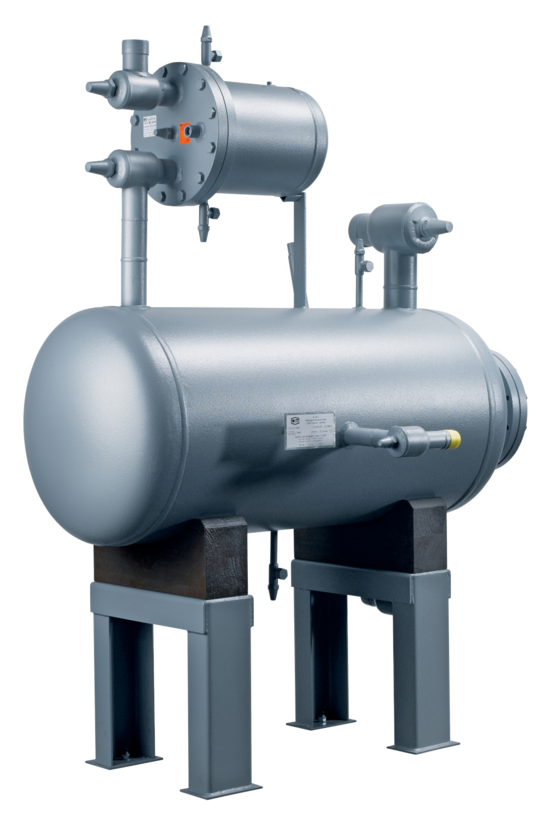

Экономайзер ECO - WITT
Экономайзер ECO - WITT
Экономайзер ECO - WITT

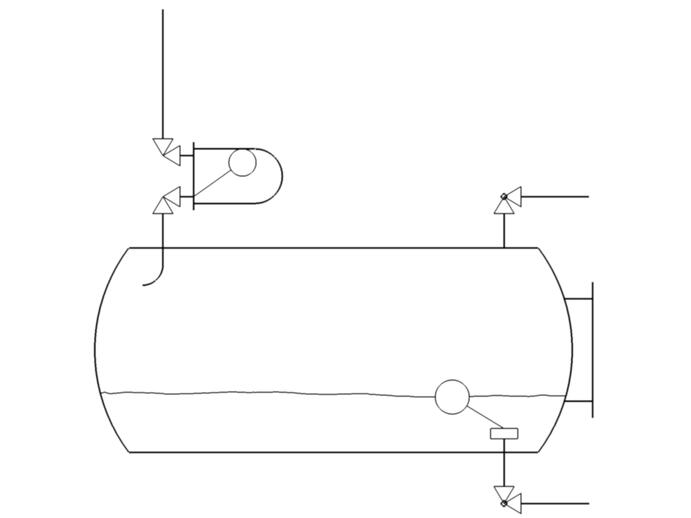

Принцип действия - экономайзер ECO - WITT
Принцип действия - экономайзер ECO - WITT
Принцип действия - экономайзер ECO - WITT

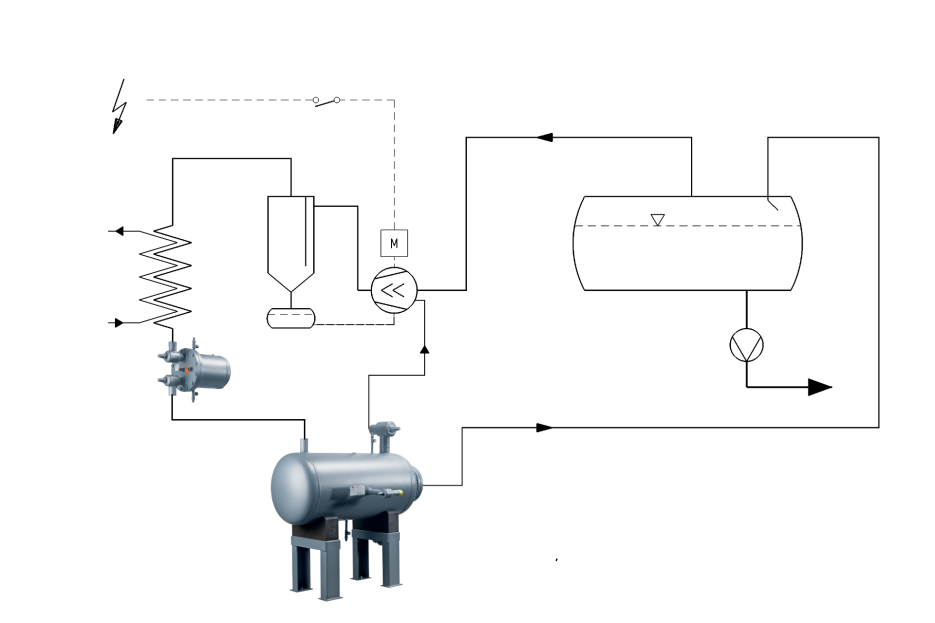

Технологическая схема - экономайзер и насосная станция
Технологическая схема - экономайзер и насосная станция
Технологическая схема - экономайзер и насосная станция

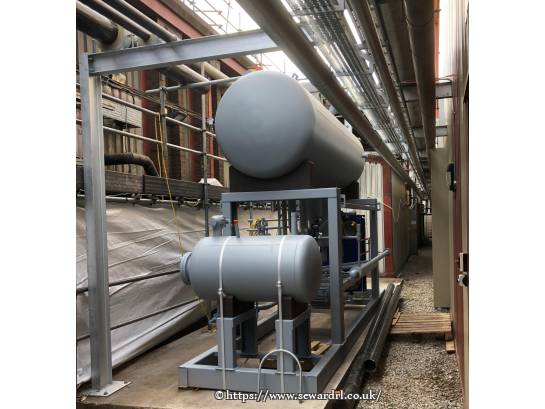

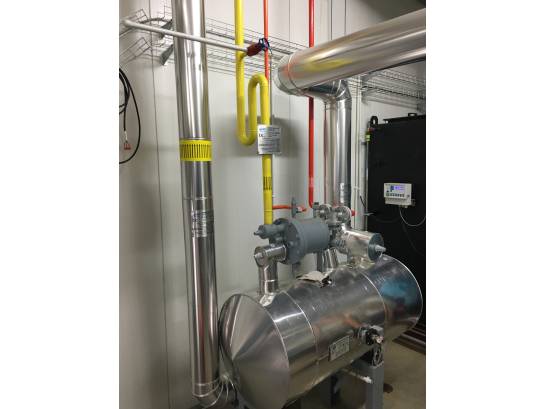

Варианты применения
