HR и HS

поплавковые регуляторы высокого давления

Герметичный насос холодильного агента HRP
Герметичный насос холодильного агента HRP

Простое и затратоэффективное решение для дросселирования хладагента.

Поплавковый регулятор высокого давления WITT HR 2
Поплавковый регулятор высокого давления WITT HR 2

Механические поплавковые регуляторы высокого давления WITT позволяют Вам экономить электроэнергию, одновременно гарантируя высокий уровень безопасности без необходимости использования дополнительных электрических кабелей и устройств управления.

Принцип работы предельно прост и в то же время невероятно эффективен. При повышении холодопроизводительности уровень жидкости в поплавковом регуляторе высокого давления повышается, после чего происходит дросселирование холодильного агента через отверстие поплавкового клапана, который приводится в действие исключительно механическим способом. В результате подобного дросселирования (снижения давления) в выпускном отверстии за поплавковым регулятором высокого давления образуется смесь жидкой и парообразной фаз, которая поступает назад в сепаратор. Ресивер высокого давления обычно не требуется.

Непрерывное дросселирование через поплавковый клапан высокого давления устраняет колебания давления и снижает объем дроссельного газа. Как следствие, также происходит снижение количества потребляемой компрессором электроэнергии.

Благодаря затопленному принципу работы в сочетании с поплавковыми клапанами высокого давления можно выгодно воспользоваться преимуществами, которые обеспечивают более низкие температуры окружающей среды во время холодных сезонов с более низкими температурами конденсации, вне зависимости от используемой системы регулирования. В результате при снижении температуры конденсации на 5K Вы сможете добиться уменьшения энергопотребления примерно на 13%.

Изображение в разрезе - поплавковые регуляторы высокого давления HR и HS модели HS 30
Изображение в разрезе - поплавковые регуляторы высокого давления HR и HS модели HS 30
Изображение в разрезе поплавковых регуляторов высокого давления HR и HS модели HR 2
Изображение в разрезе поплавковых регуляторов высокого давления HR и HS модели HR 2
Изображение в разрезе поплавковых регуляторов высокого давления HR и HS модели WP 3 HR
Изображение в разрезе поплавковых регуляторов высокого давления HR и HS модели WP 3 HR

Рабочие характеристики

нажмите, чтобы открыть


Мощность [кВт] Габаритная высота вкл. клапаны [мм] Диаметр [мм] Глубина [мм] Соединения [Ду] Масса [кг]
HR 1 BW 40 * 310 200 365 25 10
HR 1 95 * 440 200 425 25 13
HR 2 390 * 480 250 445 32 23
HR 3 1160 * 640 345 555 50 54
HR 4 3345 * 910 406 765 80 135
HS 30 1045 * 510 290 655 100 / 50 49
HS 40 2815 * 685 400 775 150 / 80 107
HS 50 4745 * 855 406 765 200 / 80 135
WP 2 HR 260 ** 460 250 475 32 26
WP 3 HR-65 860 ** 545 355 650 50 68

* Хладагент: NH3, T0 = -10A°C, TC = +35A°C | ** Хладагент: NH3, T0 = +35A°C, TC = +75A°



Макс. допустимое давление PS [бар] Испытательное давление [бар]

при +75/-10 °C при +90/-10 °C при +75/-10 °C при -10/-60 °C
HR 1 BW 25

18,75 37
HR 1 25

18,75 37
HR 2 25

18,75 37
HR 3 25

18,75 37
HR 4 25

18,75 37
HS 30 40

30 59
HS 40 40

30 59
HS 50 25

18,75 37
WP 2 HR
40
30 59
WP 3 HR-65

65 48,75 100

Эффективная дефростация горячим газом с помощью поплавковых регуляторов высокого давления

Поплавковые регуляторы высокого давления WITT повышают эффективность дефростации горячим газом Ваших испарителей. Поскольку поплавковый регулятор высокого давления пропускает только жидкий хладагент и не пропускает газ, исключаются энергопотери, вызванные байпасированием горячего газа. В сравнении с другими методами дефростации эта технология позволяет экономить до 50% электроэнергии.

Заинтересовались поплавковым регулятором высокого давления HR или HS?

Просто воспользуйтесь нашей удобной контактной формой.

Наши специалисты затем подберут Вам оптимальную модель аппарата.

Разумеется, Вы можете самостоятельно подобрать интересующий Вас вариант, воспользовавшись нашей программой подбора оборудования a€?WITT Selecta€?.

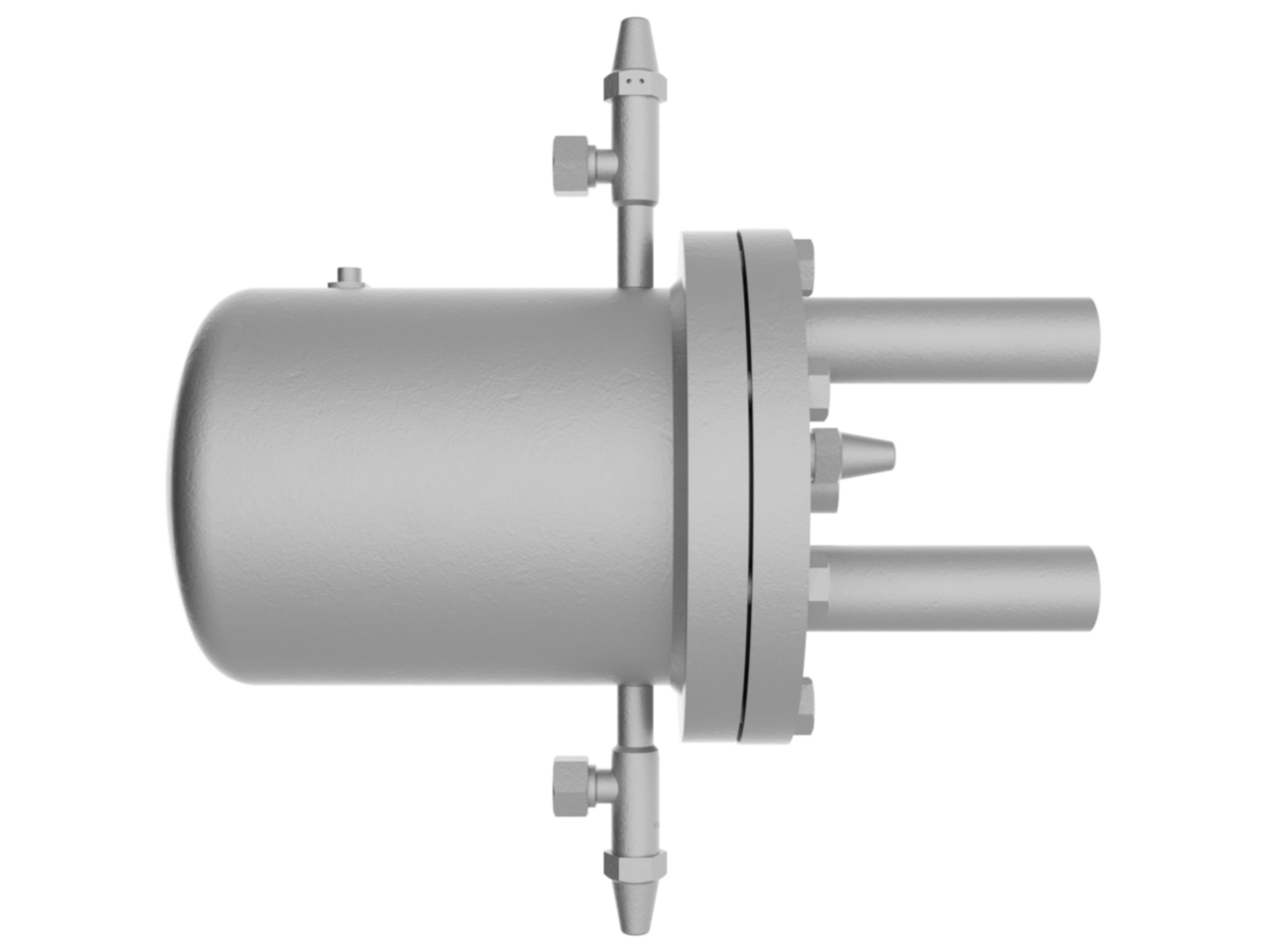

Поплавковый регулятор высокого давления HR и HS модели HR 1 BW
Поплавковый регулятор высокого давления HR и HS модели HR 1 BW
HR 1 BW
HR и HS - поплавковый регулятор высокого давления модели HR 2 с клапанами
HR и HS - поплавковый регулятор высокого давления модели HR 2 с клапанами
HR 2 с клапанами
Поплавковый регулятор высокого давления HR и HS модели HR 4 с клапанами на раме
Поплавковый регулятор высокого давления HR и HS модели HR 4 с клапанами на раме
HR 4 с клапанами на раме
Поплавковый регулятор высокого давления HR и HS модели WP 3 HR
Поплавковый регулятор высокого давления HR и HS модели WP 3 HR
WP 3 HR
Поплавковый регулятор высокого давления HR и HS модели HS 30 с клапаном
Поплавковый регулятор высокого давления HR и HS модели HS 30 с клапаном
HS 30 с клапаном

Варианты применения
