Компактное, затратоэффективное и безопасное сепарирование.

Размеры высокопроизводительного сепаратора WITT HAD с технологией динамического разделения
Размеры высокопроизводительного сепаратора WITT HAD с технологией динамического разделения

Аппарат HAD – это высокоэффективный компактный сепаратор вертикальной конструкции, который может быть интегрирован практически в любую трубопроводную систему. Он в частности предназначен для выполнения следующих задач:

  • компактное и затратоэффективное расширение холодильной системы
  • простой способ добиться оптимального сепарирования, когда его уровень является недостаточным
  • надежное сепарирование в холодильных системах с непосредственным испарением холодильного агента

Когда требуется расширить холодильную систему, HAD обеспечивает рост производительности без необходимости замены отделителя жидкости или увеличения размеров машинного отделения. После встраивания сепаратора HAD в линию всасывания он обеспечивает надежное отделение капель жидкости, что позволяет повысить уровень жидкости в существующем отделителе.

Если производительность сепарирования существующей холодильной установки является недостаточной, ее также можно дооснастить устройством HAD по описанной выше схеме.

Для систем с непосредственным испарением холодильного агента сепаратор HAD выступает в качестве дополнительного устройства безопасности: при возникновении нештатных рабочих ситуаций (например, недостаточный перегрев из-за быстрого изменения нагрузки) HAD обеспечит надежное отделение неиспарившихся капель в испарителе и благодаря этому защитит Ваш компрессор.

Приложения

HAD - Стандартное расположение в одноступенчатых холодильных системах
HAD - Стандартное расположение в одноступенчатых холодильных системах
HAD - Устройство при отсутствии сепараторного соединения
HAD - Устройство при отсутствии сепараторного соединения
HAD - Устройство с HR - поплавковым регулятором высокого давления в двухступенчатых холодильных системах
HAD - Устройство с HR - поплавковым регулятором высокого давления в двухступенчатых холодильных системах
HAD - Применение в качестве вторичного сепаратора в системах DX более 20 000ppm
HAD - Применение в качестве вторичного сепаратора в системах DX более 20 000ppm
HAD - Договориться с HDB о решении проблемы высоты
HAD - Договориться с HDB о решении проблемы высоты
HAD - Устранение проблемы высоты при использовании ПНД и рециркуляции горячего газа
HAD - Устранение проблемы высоты при использовании ПНД и рециркуляции горячего газа
HAD - Устройство в качестве экономайзера
HAD - Устройство в качестве экономайзера

Рабочие характеристики


Мощность* [кВт] Мощность** [кВт] Диаметр [мм] Габаритная высота вкл. клапаны [мм] Соединения [Ду] PN [бар] Масса [кг]
HAD 250 650 320 250 1520 150 12 - 25 90
HAD 400 1400 690 400 1780 200 12 - 25 200
HAD 550 3000 1460 550 2140 250 12 - 25 320

*Хладагент: NH3, T0 = -10A°C, TC = +35A°C | ** Хладагент: NH3, T0 = -40A°C, TC = +35A°C

Комплект поставки HAD

  • Стальной резервуар в соответствии с регламентом AD2000 и Директивой для оборудования, работающего под давлением, модуль H1
  • Соединение для возвратной линии насоса, вход
  • Соединение для всасываемого газа, выход
  • Соединение для конденсата, выход
  • Соединение Ду25, резерв
  • 2 монтажных кронштейна, U-образный профиль
  • Подъемные проушины вверхуМожно выбирать расположение соединений и кронштейнов

Заинтересовались резервуаром высокого давления и сепаратором WITT?

Если да, просто сообщите нам

  • какой хладагент Вы используете
  • холодопроизводительность системы и
  • температуру испарения и конденсации.

Наши технические специалисты службы продаж с готовностью подберут Вам идеальную модель.

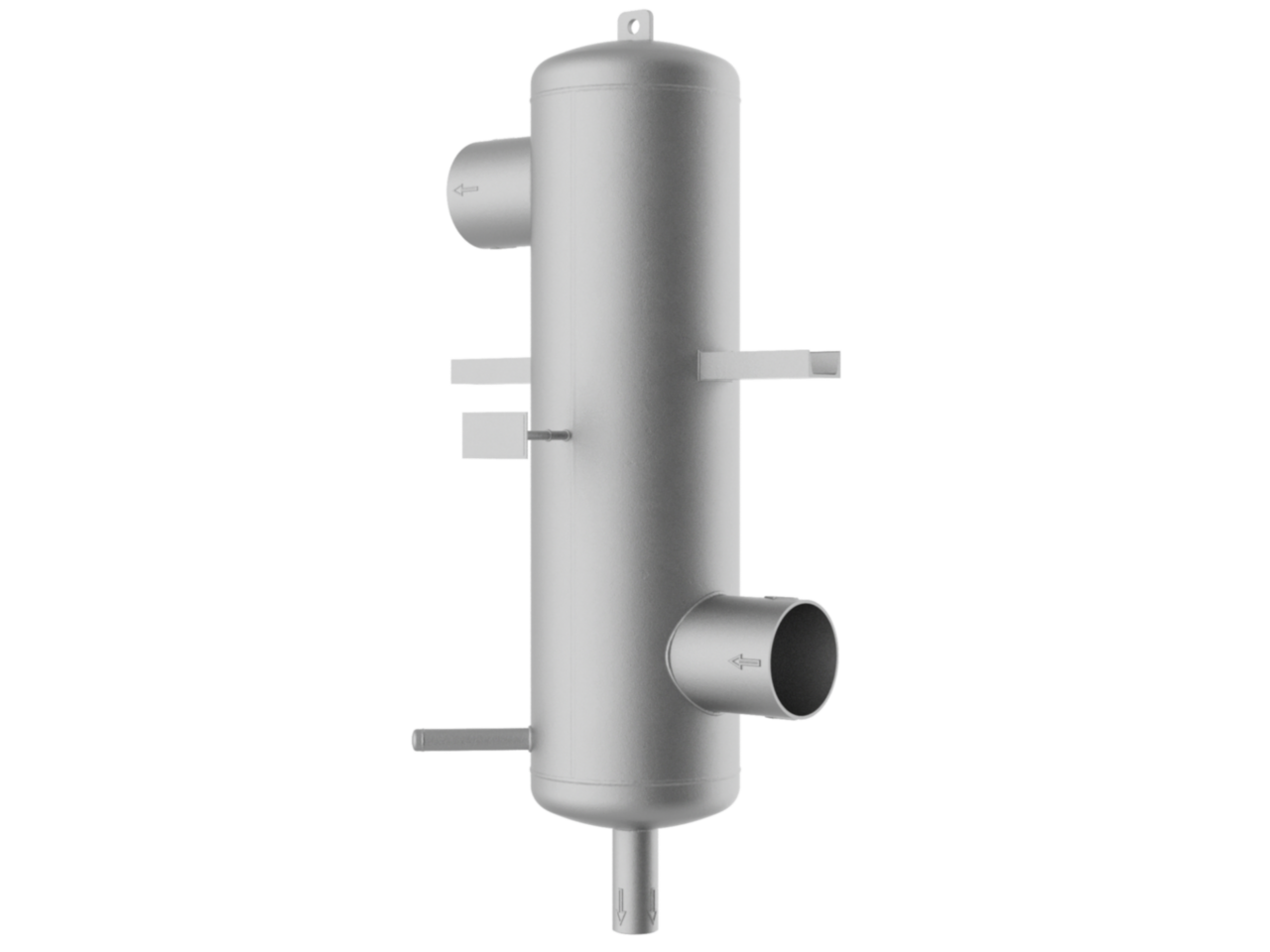

Резервуар высокого давления и сепаратор WITT, тип HAD 250
Резервуар высокого давления и сепаратор WITT, тип HAD 250
HAD 250
Резервуар высокого давления и сепаратор WITT, тип HAD 400
Резервуар высокого давления и сепаратор WITT, тип HAD 400
HAD 400
Резервуар высокого давления и сепаратор WITT, тип HAD 550
Резервуар высокого давления и сепаратор WITT, тип HAD 550
HAD 550
