La solución sencilla y compacta para la expansión directamente en el aparato de placas.

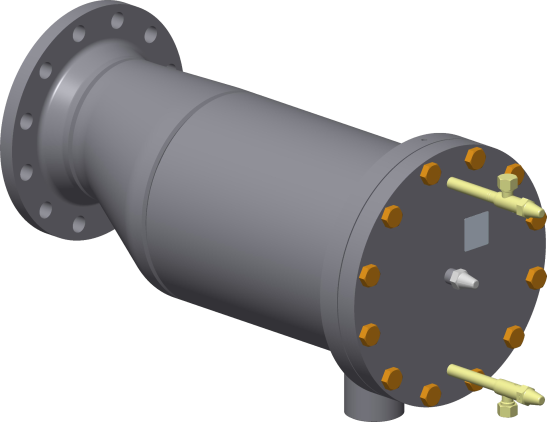

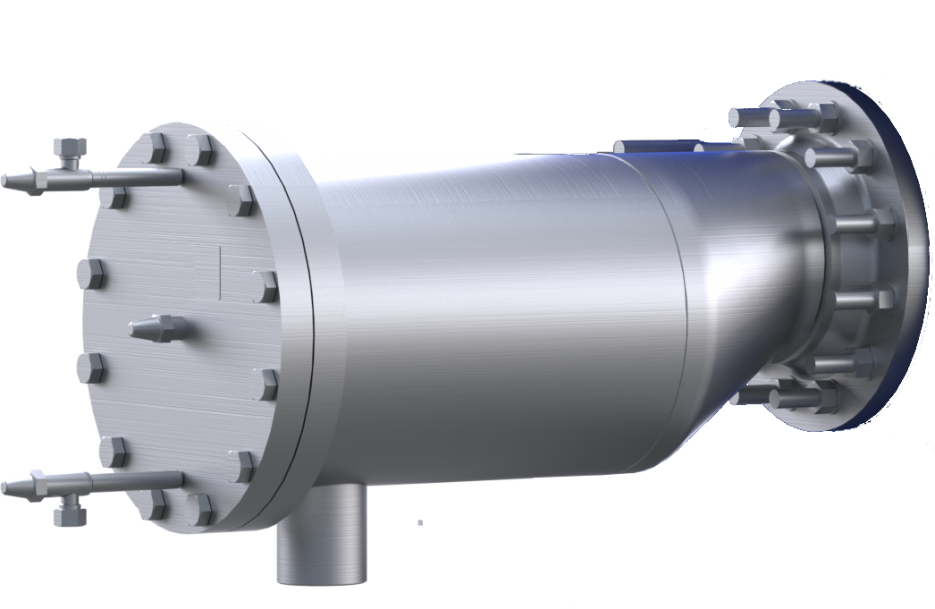

WITT HSF - flanschbarer Schwimmerregler
WITT HSF - flanschbarer Schwimmerregler

En los sistemas de refrigeración compactos o modulares, la capacidad y el tamaño son dos factores que no siempre funcionan en armonía. Por esta razón, se ha optimizado el diseño de los reguladores por flotador de alta presión HS-30 y HS-40, consiguiendo así acoplarlo directamente al intercambiador de placas. En lugar de una conexión simple de entrada en la parte superior, el HS puede ahora ir equipado con una brida que facilite esta conexión. En los siguientes esquemas se puede apreciar la diferencia.

Anbringung von Schwimmerreglern an Plattenapparate (links mit Flansch | rechts ohne)
Anbringung von Schwimmerreglern an Plattenapparate (links mit Flansch | rechts ohne)

Este regulador de presión por flotador se ha desarrollado exclusivamente para satisfacer las necesidades de la industria de la refrigeración. Dado su mecanismo de funcionamiento autorregulable, es la forma más eficiente y con menor mantenimiento para producir la expansión del líquido. Además, debido al tamaño de su carcasa, estos reguladores WITT reemplazan la necesidad de un recipiente de alta presión.

Se han elegido tamaños de brida DN100, DN150 y DN200 con el fin de poder acoplarlos a casi cualquier intercambiador de placas existente en el mercado de la refrigeración.

Además, la funcionalidad de la unidad de control no se ve afectada por la modificación de la carcasa y  puede ser diseñada individualmente para satisfacer sus necesidades.

Resumen


  • Carcasa y unidad de control modular
  • Bajo mantenimiento
  • Mecánico y eficiente

  • Fiable y probado
  • Recipiente y mecanismo de expansión en un solo equipo

Dimensiones

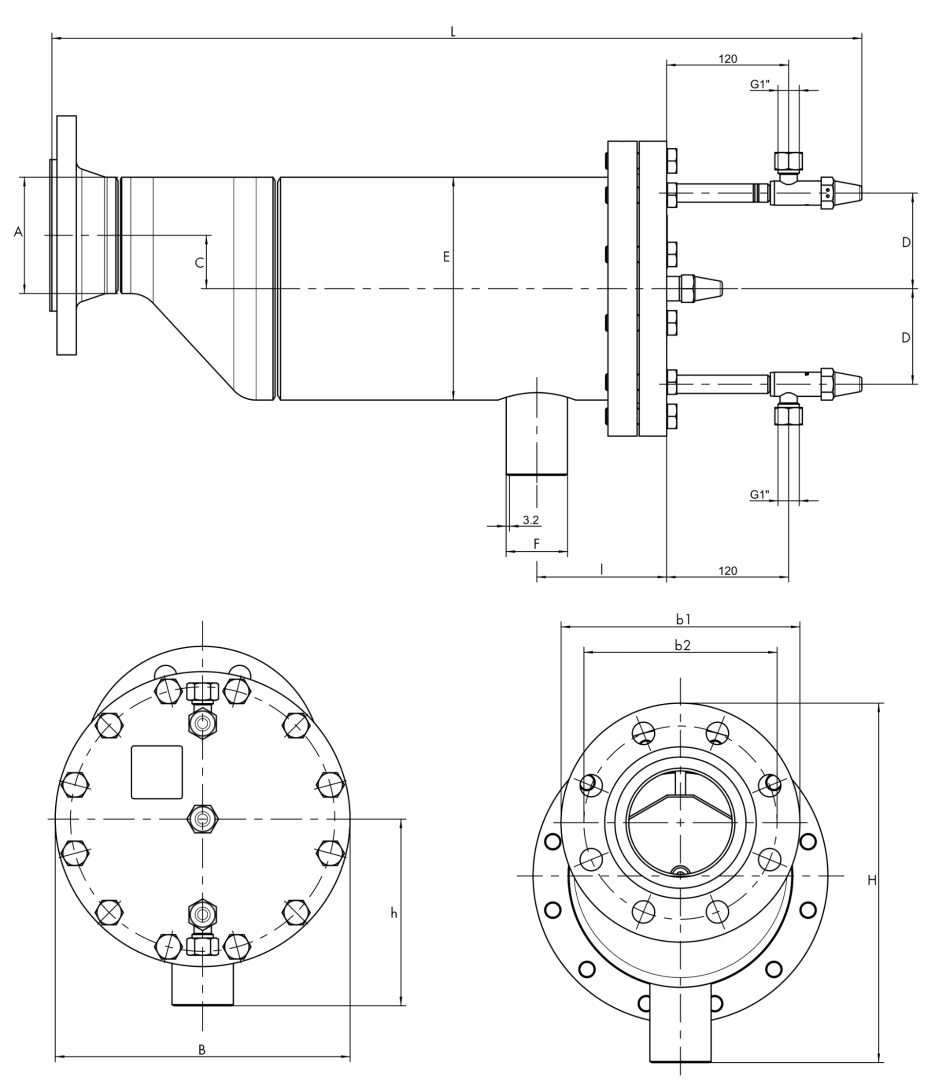

WITT HSF - Abmessungen
WITT HSF - Abmessungen
L (~) B H (~) Ø A C D Ø E Ø F l h b1
HSF 30-100 797 290 353 114,3 52,4 94 219,1 60,3 128 184 235
HSF 30-150 807 290 359 168,3 25,4 94 219,1 60,3 128 184 300
HSF 40-150 951 400 483 168,3 77,8 147 323,9 88,9 158 255 300
HSF 40-200 956 400 487 219,1 52,4 147 323,9 88,9 158 255 360

Números de artículo para variantes y accesorios

abrir aquí

HSF
HSF
HSF

¿Le interesa un regulador de flotador de alta presión HSF?

Solo tiene que utilizar nuestro sencillo formulario de contacto.

A continuación, nosotros selecciónaremos el modelo perfecto para usted.

Por supuesto, puede selecciónar una variante para usted mismo en nuestro programa de selección “WITT Select.
