gestión de aceite

La gestión de aceite de WITT devuelve el aceite refrigerante al lugar correcto

Los compresores de los sistemas de refrigeración necesitan suficiente lubricación con un aceite refrigerante adecuado. El refrigerante siempre arrastra consigo una parte del aceite hacia el sistema de refrigeración. Ni siquiera los compresores de última generación son capaces de evitarlo.

Para evitar que el aceite no produzca pérdidas de capacidad, es decir, que bloquee las superficies de los intercambiadores de calor, es necesario retirarlo del ciclo de refrigeración. El COP del sistema desciende aproximadamente un 3% por Kelvin llenando las superficies del evaporador con aceite refrigerante.

Con la gestión automática de aceite de WITT, el aceite refrigerante valioso se devuelve desde el punto de recogida a los compresores de forma controlada.

De esta forma, no es necesario vaciarlos manualmente, lo que no solo ahorra tiempo, sino que también evita accidentes relaciónados con este tipo de mantenimiento.

Además, la devolución y reutilización del aceite ahorra costes operativos (mantenimiento, eliminación, relleno de aceite) y protege el medio ambiente.

Una comparación

Eficiencia con recuperación automática de aceite

refrigerante amoniaco
rendimiento [Qo] 500 kW
Sistema de refrigeración evaporador flotante
temperatura de entrada del glicol [T on] -3°C
temperatura de salida del glicol [T off] -6°C
horas de servicio 6000 horas anuales
electricidad 6 euros de provision por mes | 0,12 euros por kWh

para conocer mas...


limpiar evaporador evaporador aceitoso
temperatura de evaporación [To] -10°C -12°C
consumo de energia del compresor 156 kW 166 kW
COP 3,20 3,01
costes de funciónamiento anuales 112.392 € 119.592 €
ahorros 7.200 €

Una gestión de aceite basada en ese ejemplo ahorra 7.200 euros al año sólo en electricidad. Por lo tanto, tiene sentido instalar un círculo de aceite en su sistema.

Con una gestión automática del aceite de WITT tendrás más beneficios: También disminuirán los gastos ordinarios de mantenimiento y material.

economía

refrigerante amoniaco
rendimiento [Qo] 500 kW
flujo de masa del compresor [kg/h] 2.809,45
descarga de aceite al sistema 0,1 ppm de flujo de volumen
flujo de volumen de aceite [l/h] 0.038
temperatura de evaporación [To] -10°C
temperatura de condensación [Tc] +35°C
horas de servicio 6000 horas anuales
costes de eliminación por aceite usado 0,60 € por litro
nuevo aceite de refrigeración 6,50 € por litro
costes mensuales de mantenimiento 120.00 €

drenaje manual de aceite gestion de aceite de WITT
descarga de aceite anual 228 litros
Costes de eliminación 137 € ---
Aceite nuevo 1.482 € ---
costes de mantenimiento anuales 1.440 € 240 € (2x al antilde;o)
instalación (incl. material) --- aprox. 4500 €
amortización dentro del rango 1,5 años (4500 / 3059)

Después de aprox. 18 meses, en este ejemplo ya ahorrará 2800 euros más al año.


Este es un ejemplo representativo que utiliza un BDP de WITT, incluidas las tuberías de un compresor. La cantidad ahorrada exacta podría diferir en su sistema de refrigeración.

Cómo funcióna la gestión de aceite de WITT

La gestión del aceite de WITT comienza justo en el momento en que la mayoría del aceite refrigerante queda recogida en el sistema de refrigeración. Para el sistema de amoníaco este es el punto más bajo en el tambor de oleaje. Dado que el aceite refrigerantel es insoluble en los sistemas comunes de amoníaco y las densidades difieren (el aceite es más pesado que el amoníaco) se asienta en el fondo del tambor de oleaje. La gestión de aceite de WITT también es posible en el caso de aceites solubles, es decir, en CO2 sistemas.

La unidad de recuperación de aceite BDP de WITT está instalada en el punto más bajo del tambor de oleaje de amoníaco y recoge así la mezcla de aceite refrigerante que entra en el recipiente BDP. Con el gas caliente controlado por tiempo o según necesidades por el sensor de aceite opciónal, la mezcla de aceite y refrigerante es empujada hacia un intercambiador de calor (WITT DWR). Dentro del DWR de WITT, el refrigerante líquido restante se evapora. Un filtro de aceite opciónal (WITT OF) en la salida garantiza que solo se devuelva aceite limpio al compresor.

En sistemas de refrigeración con múltiples compresores se recomienda utilizar un recipiente de aceite de acero inoxidable HDB3 para recoger y distribuir el aceite a los compresores.

Encontrará los equipos opciónales menciónados anteriormente, como visores, filtros o sensores de aceite, en Accesorios.

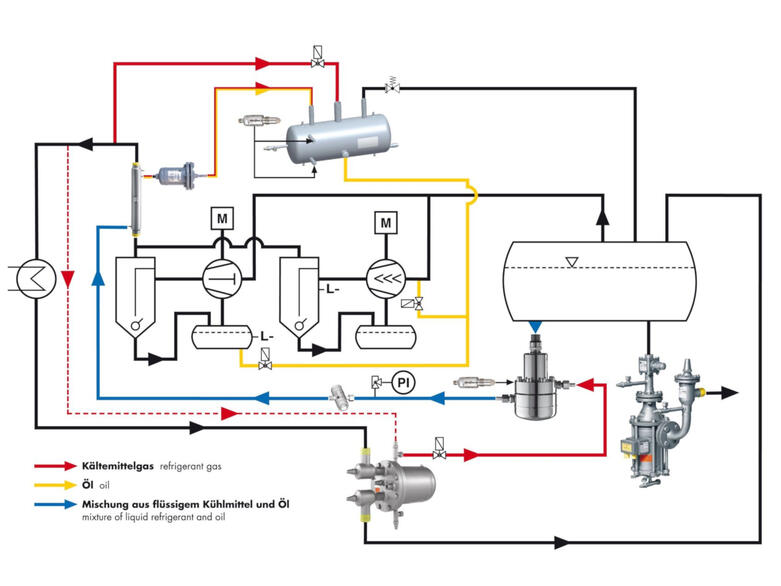

diagrama de gestion del aceite de WITT
Bomba dosificadora de barriles BDP2

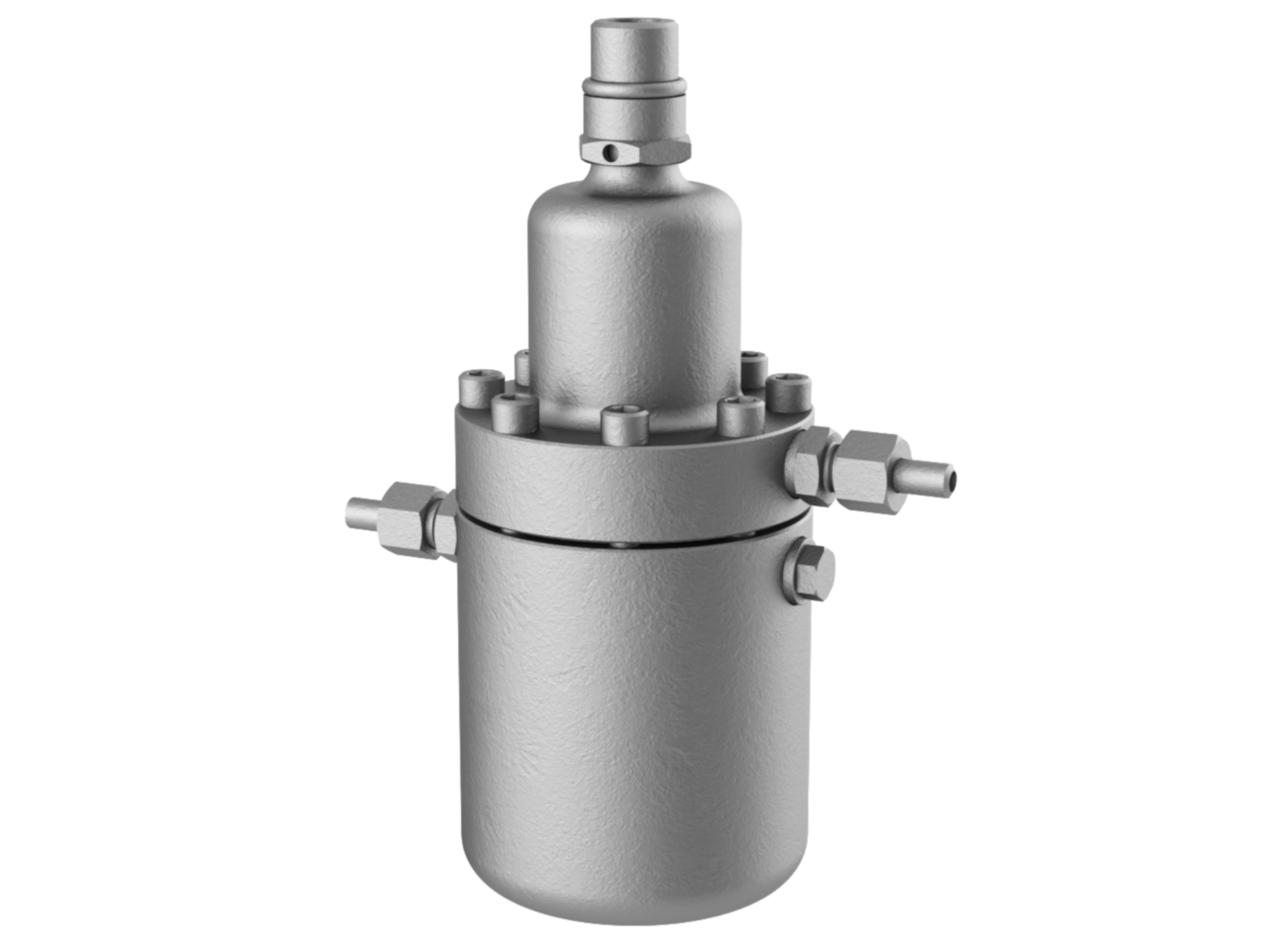

BDP unidad de recuperación de aceite

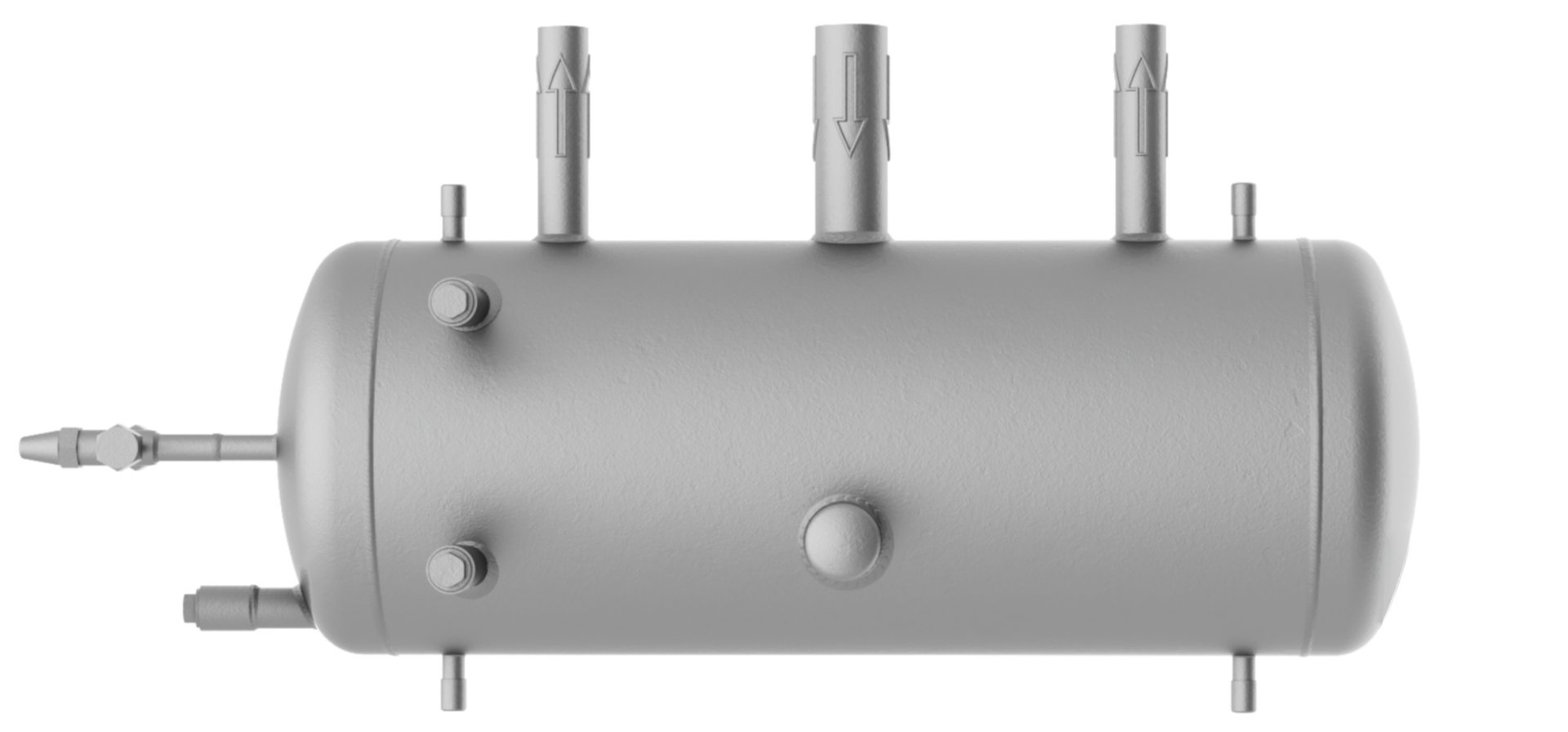

Colector de aceite de acero inoxidable HDB3

Recipiente de aceite de acero inoxidable HDB3

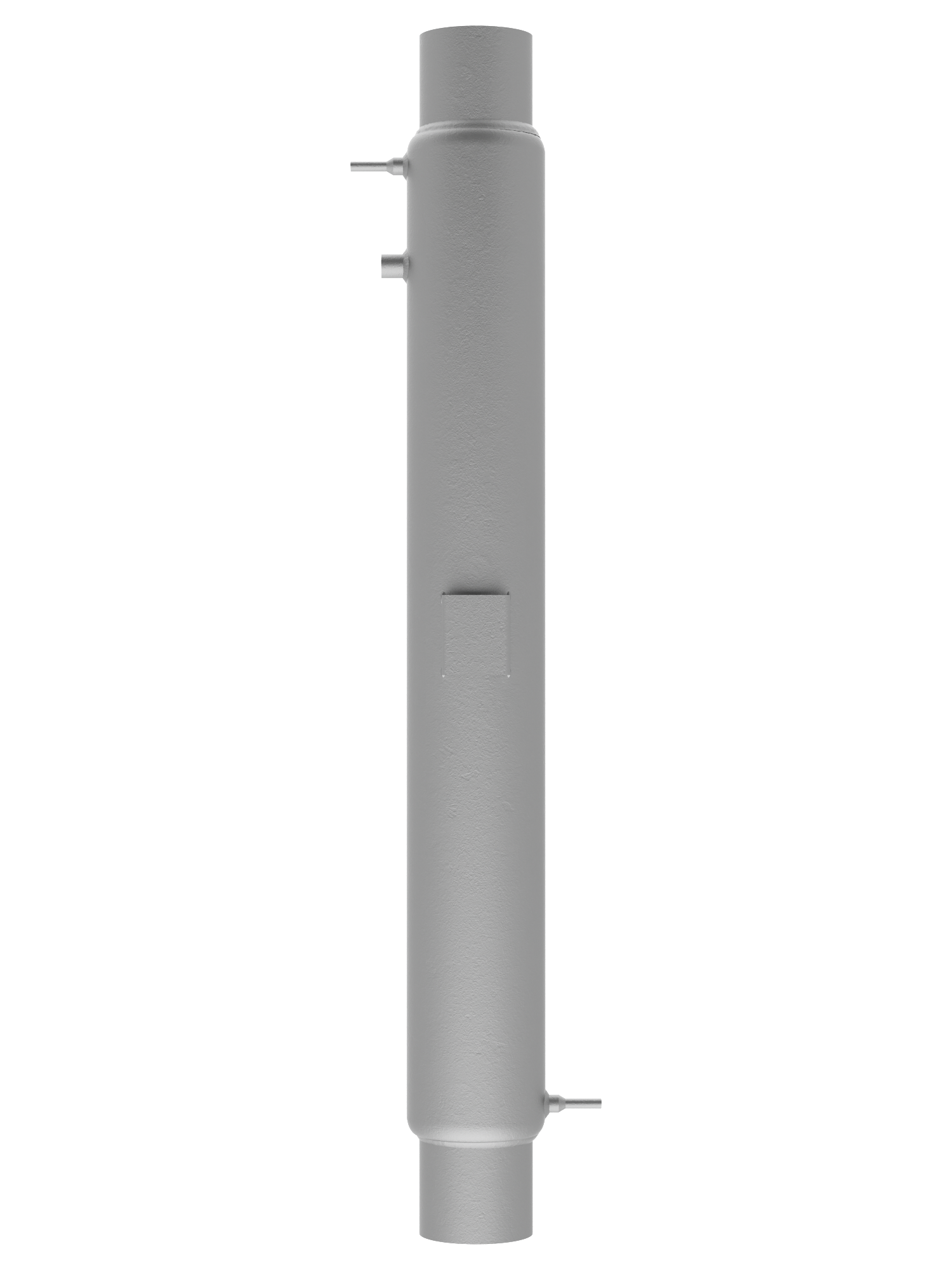

Intercambiador de calor DWR

Intercambiador de calor DWR
