Tecnología de expansión

Expansión sencilla, firme y efectiva del refrigerante condensado

En los sistemas de refrigeración industrial, el refrigerante se expande desde la zona de alta presión hasta la zona de baja presión con dispositivos de expansión (expansión).

Los sistemas de refrigeración generalmente funciónan con diferentes niveles de presión. Para eliminar el calor del refrigerante calentado (en evaporación) y condensarlo, un compresor transporta el gas refrigerante del tambor de oleaje a un condensador mediante un aumento de la presión. Al intercambiar calor con la temperatura ambiente más cálida, el refrigerante se condensa y llega a un dispositivo de expansión.

Los reguladores de flotador de alta presión de WITT garantizan que el refrigerante eregrese al tambor de oleaje a un nivel de baja presión de manera fiable y eficiente.

Eso se logra gracias a una solución puramente mecánica que consiste en una bola flotante y un bloque deslizante unidos por un brazo de palanca. Dependiendo de la carga del sistema de refrigeración, el nivel dentro de la carcasa del regulador del flotador de alta presión aumenta, elevando así la bola de flotación. Esto mueve el bloque deslizante con él, liberando una abertura. El refrigerante puede regresar entonces hacia el tambor de oleaje a través de esta apertura y, puesto que el área de la apertura es mucho más pequeña que el área de las tuberías, se expande en este punto.

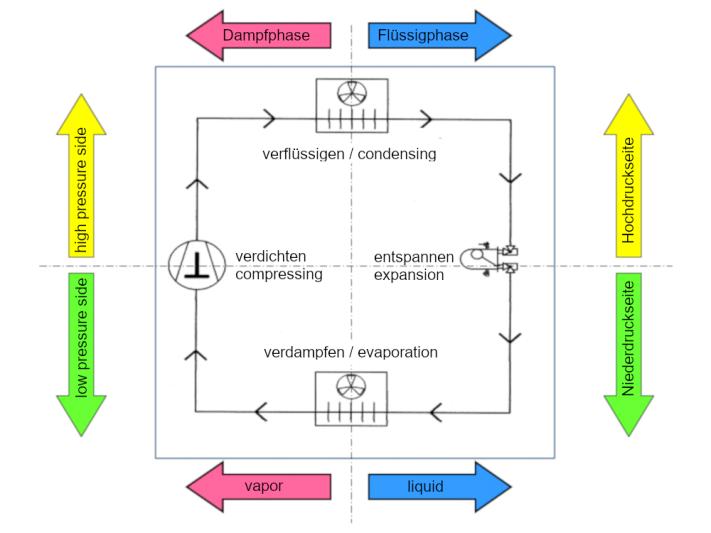

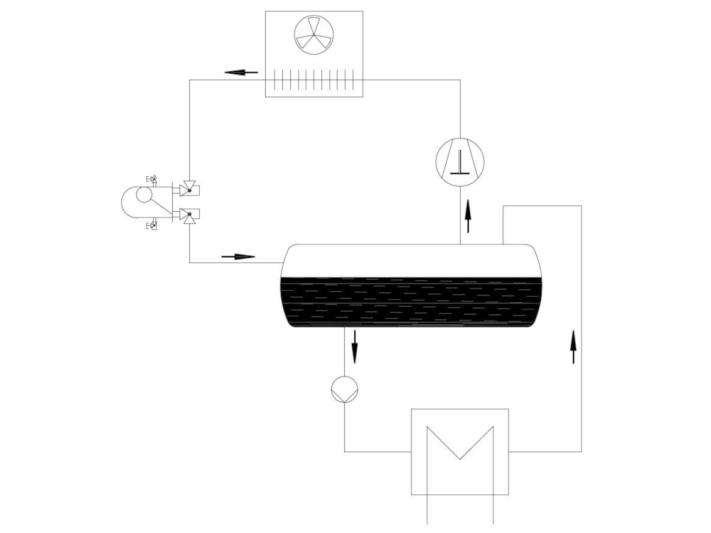

Diagrama del circuito de refrigeración
Diagrama del circuito de refrigeración
Diagrama del regulador de flotador de WITT
Diagrama del regulador de flotador de WITT

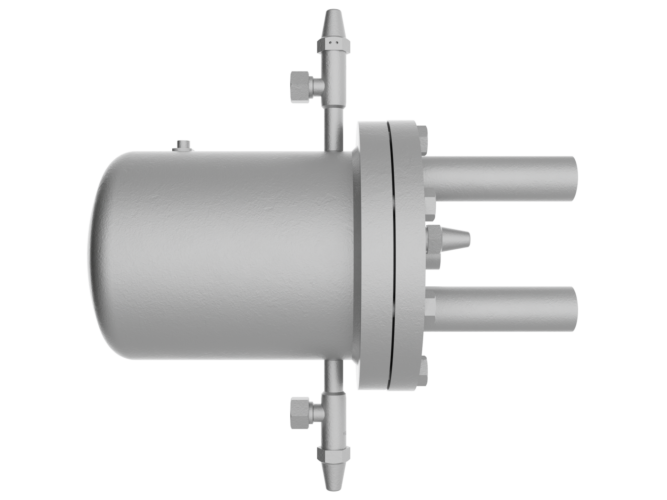

Reguladores de flotadores de alta presion HR y HS
Reguladores de flotadores de alta presion HR y HS

Reguladores de flotadores de parte alta HR y HS

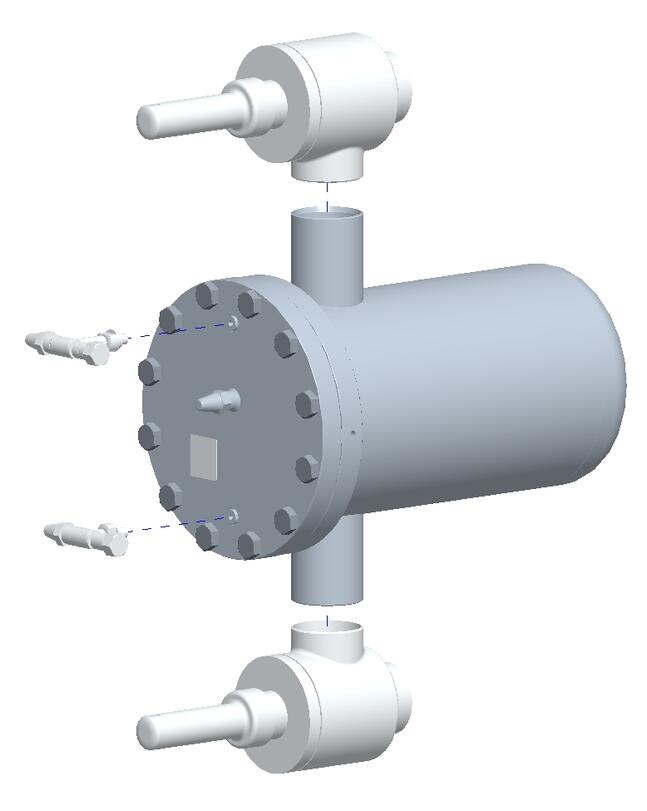

HSF - flanschbarer Schwimmerregler
HSF - flanschbarer Schwimmerregler

HSF - regulador de nivel de brida

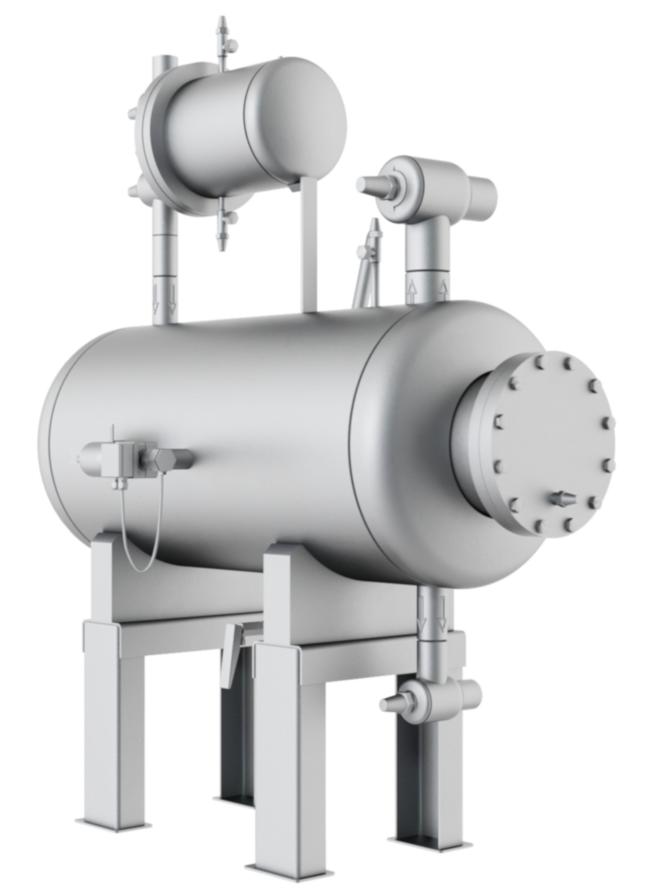

ECO - Economizador de WITT
ECO - Economizador de WITT

ECO - Economizador de WITT
