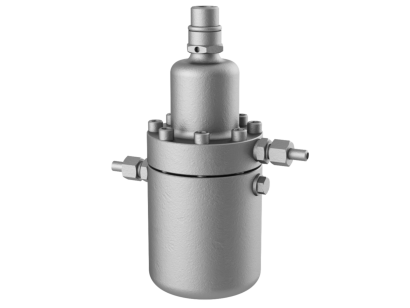

BDP
Unidad de recuperación de aceite
Retorno automático de aceite usando gas caliente.
La unidad de recuperación de aceite BDP de WITT recoge el aceite refrigerante antes de ser devuelto al compresor mediante gas caliente. De esta forma, el aceite refrigerante valioso se reutiliza y permanece en el ciclo de refrigeración.
La reutilización del aceite refrigeranteelimina la necesidad de drenarlo manualmente, evitando así los accidentes asociados. Además, la recuperación de aceite refrigeranteasegura los gastos de funciónamiento (mantenimiento, eliminación de aceite, rellenado de aceite) y protege el medio ambiente.
Con la BDP, le ofrecemos una solución acreditada y normalizada. La carcasa está diseñada para un máximo de 40 bares y puede abrirse para facilitar el acceso.
El sensor de aceite opciónal permite un retorno de aceite controlado según necesidades.
Datos de capacidad
| Diametro [mm] | Altura [mm] | Volumen [l] | Volumen de transferencia [l] | PN max. [bar] | Material | |
|---|---|---|---|---|---|---|
| BDP2-03 | 140 | 286 | 0,6 | 0,3 | 40 | Acero inoxidable |
| BDP2-14 | 140 | 384 | 1,7 | 1,4 | 40 | Acero inoxidable |
| BDP2-38 | 140 | 562 | 4,1 | 3,8 | 40 | Acero inoxidable |
ATEX
La BDP2 sin sensor de nivel opciónal no tiene fuentes de ignición y por lo tanto no cumple con la definición de
dispositivos según la Directiva ATEX 94/9 / CE.
La base para esto es una evaluación de los riesgos de las fuentes de ignición según la norma EN 13463-1, capítulo 5.2. Incluso durante posibles fallos de funciónamiento no hay fuentes de ignición potenciales propias.
El alcance del suministro estándar de la BDP incluye:
- Una conexión roscada G1" para la entrada de refrigerante/aceite
- Una conexión con rosca interna de ½" para un sensor de aceite
- Una conexión soldada de Ø 13 mm para gas caliente
- y una conexión soldada de Ø 13 mm para la descarga de refrigerante/aceite, incluida una válvula de retención integrada para presiones diferenciales de hasta 3 bar (también para una presión diferencial de 1 bar bajo pedido)
Accesorios
- válvula de cierre EA32/G1" - I o II (acero) o EA40/G 1" - I o II (acero inoxidable)
- Conexión roscada G1" (acero) o G1"-VA (acero inoxidable (conexión de válvula para otras marcas)
- Válvula de retención para una presión diferencial de 1 bar (como reemplazo de la válvula de retención estándar integrada)
- Adaptador con línea de ecualización de gas (acero inoxidable), es decir, para conectar a un tubo de soporte
- Válvula reguladora EE3 o EE6 de WITT
- Intercambiador de calor DWR de WITT
- Filtro de aceite WITT OF-G1 /4"
- Sensor de nivel de aceite
- Mirilla de flujo
¿Le interesa una bomba dosificadora de barril BDP2?
En este caso, sólo díganos
- el refrigerante que utiliza
- la capacidad de refrigeración de la planta y
- la temperatura de evaporación y condensación.
Con nuestro programa de selección “WITT Select” podemos encontrar el modelo adecuado para usted.
