Automatische Ölrückführung durch heißgasbasiertes fördern.

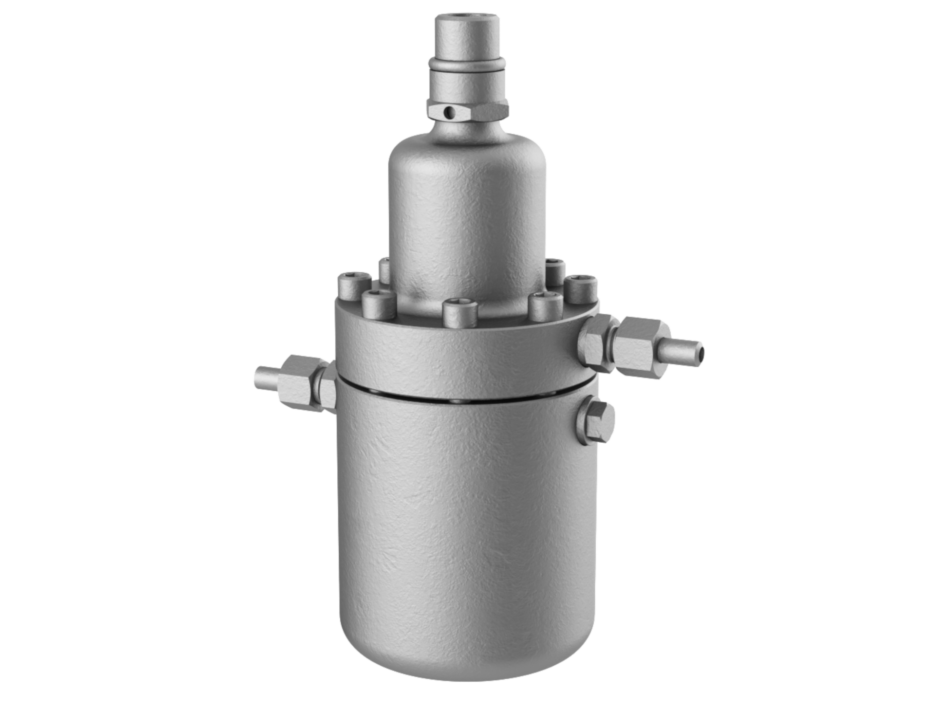

WITT BDP - Ölrückführeinheit
WITT BDP - Ölrückführeinheit

Die WITT BDP sammelt das Kältemaschinenöl und fördert es durch eine angeschlossene Heißgasleitung zurück zum Verdichter. Auf diese Weise wird das Kältemittelöl dem System zurückgeführt und wiederverwendet.

Es muss somit nicht aufwändig per Hand abgelassen werden, wodurch auch Unfälle verhindert werden. Die Rückführung des Kältemaschinenöls erspart Ihnen darüber hinaus Betriebskosten (Wartung, Öl-Entsorgung, Nachfüll-Öl) und schont die Umwelt.

Wir bieten Ihnen mit der BDP eine standardisierte Lösung mit einem Gehäuse, das sich öffnen lässt und einem Auslegungsdruck bis 40 bar ermöglicht. Der optional erhältliche Füllstandssensor ermöglicht Ihnen eine bedarfsgerechte Regelung.

Leistungsdaten

Durchmesser [mm] Höhe [mm] Inhalt [l] Fördervolumen [l] PN max [bar] Material
BDP2-03 140 286 0,6 0,3 40 Edelstahl
BDP2-14 140 384 1,7 1,4 40 Edelstahl
BDP2-38 140 562 4,1 3,8 40 Edelstahl

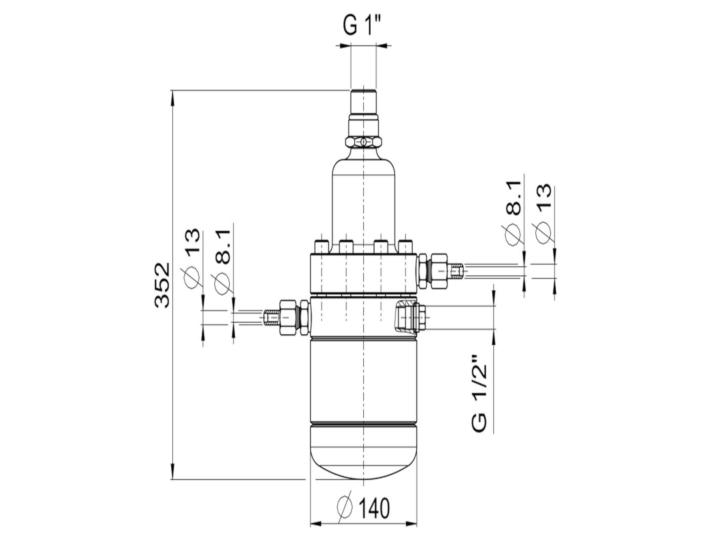

Dimensionen BDP - Ölrückführeinheit Typ BDP2-03
Dimensionen BDP - Ölrückführeinheit Typ BDP2-03
Dimensionen BDP - Ölrückführeinheit Typ BDP2-14
Dimensionen BDP - Ölrückführeinheit Typ BDP2-14

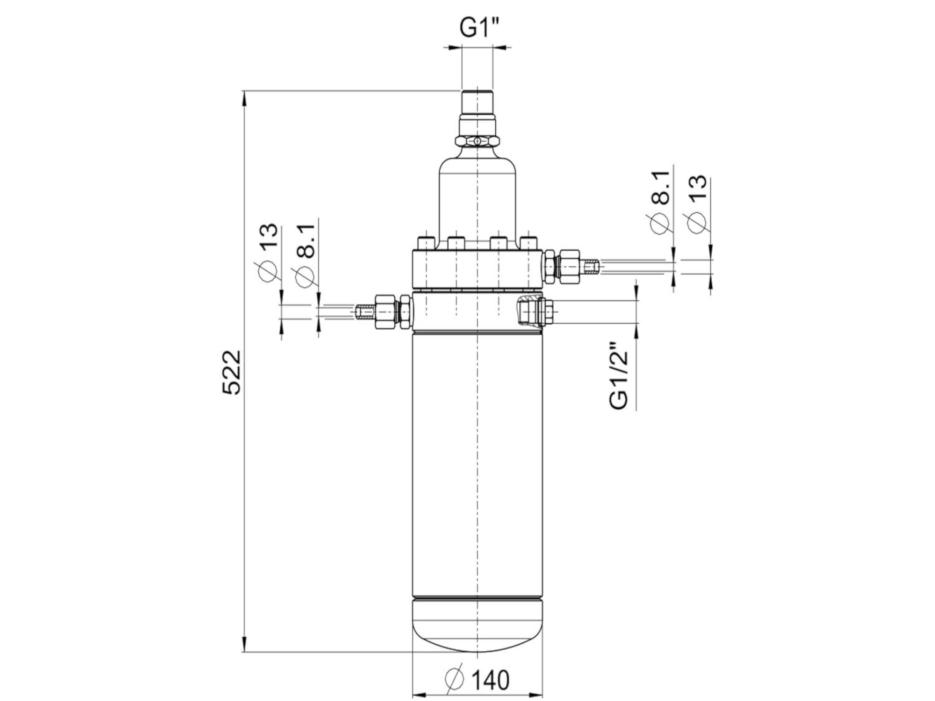

Dimensionen BDP - Ölrückführeinheit Typ BDP2-38
Dimensionen BDP - Ölrückführeinheit Typ BDP2-38

ATEX

Der BDP2 ohne optionalen Füllstandsensor hat keine eigenen potenziellen Zündquellen und entspricht damit
nicht der Gerätedefinition nach der ATEX-Richtlinie 2014/34/EU.

Grundlage hierzu ist eine Zündgefahrenbewertung nach EN 13463-1 Absatz 5.2. Auch bei eventuell auftretenden Betriebsstörungen sind keine eigenen potenziellen Zündquellen vorhanden.

Die BDP enhält serienmäßig

  • einen Gewindeanschluss G1“ für den Kältemittel-/Öl-Zulauf
  • einen Stutzen mit Innengewinde ½“ zum Anschluss eines Ölsensors
  • einen Schweißanschluss Ø 13 mm für Heißgas
  • und einen Schweißanschluss Ø 13 mm für den Kältemittel-/Öl-Ausschub inkl. integriertem Rückschlagventil für Differenzdrücke bis 3 bar (optional auch für 1 bar Differenzdruck erhältlich).

Zubehör

Sie haben Interesse an einer BDP - Ölrückführeinheit?

Dann teilen Sie uns einfach das

  • verwendete Kältemittel
  • die Kälteleistung der Anlage sowie
  • die Verdampfungs- und Kondensationstemperatur mit.

Mit unserem Auslegungsprogramm „WITT Select“ ermitteln wir für Sie die perfekte Variante.

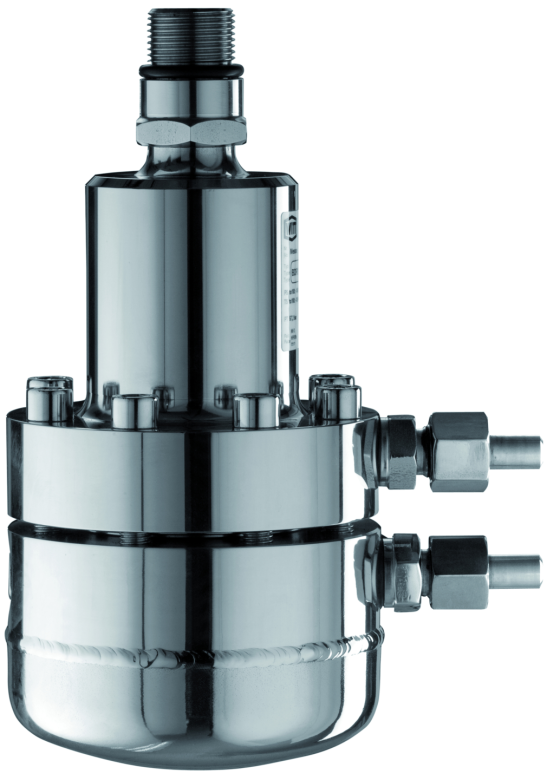

BDP - Ölrückführeinheit Typ BDP2-03
BDP - Ölrückführeinheit Typ BDP2-03
BDP2-03
BDP - Ölrückführeinheit Typ BDP2-14
BDP - Ölrückführeinheit Typ BDP2-14
BDP2-14
BDP - Ölrückführeinheit Typ BDP2-38
BDP - Ölrückführeinheit Typ BDP2-38
BDP2-38
