Zentrale Sammelstelle für Kältemittelöl aus der gesamten Kälteanlage.

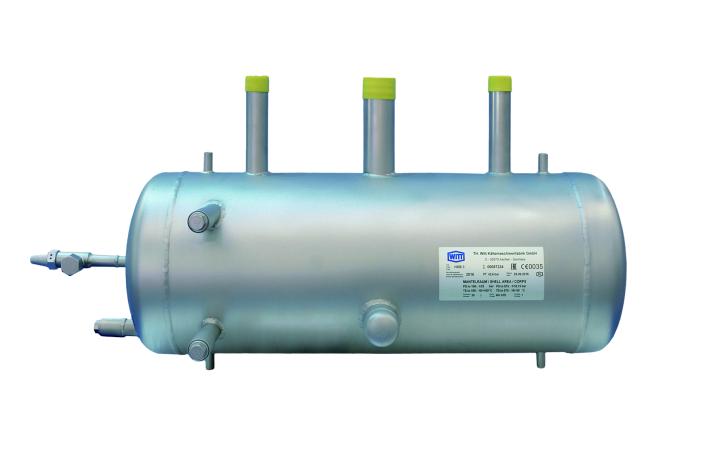

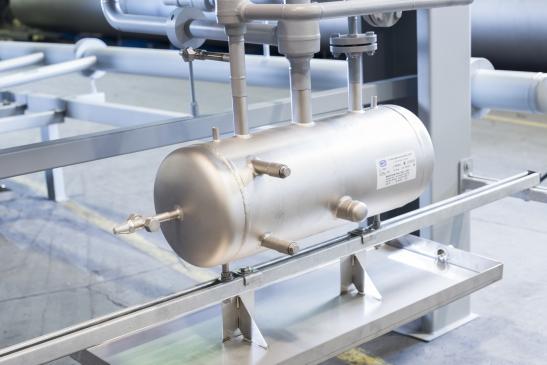

WITT HDB3 - Edelstahl Ölsammler
WITT HDB3 - Edelstahl Ölsammler

Der WITT HDB bietet Ihnen unterschiedlichste Einsatzmöglichkeiten:

  • als Ölablassbehälter (Öl-Schleuse bei Handentölung)
  • als Ölverteilbehälter für die Versorgung mehrerer Verdichter mit Öl
  • als erweiterter Öldom zum Anschluss unserer Ölrückführeinheit (BDP) für die automatische Ölrückführung.

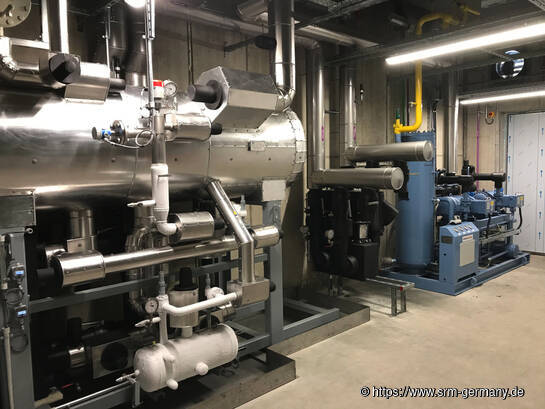

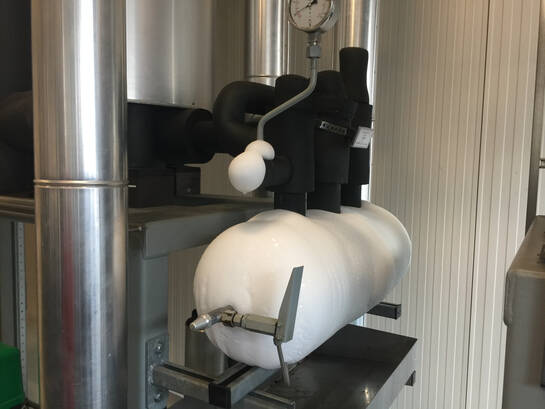

Bei der Verwendung als Ölablassbehälter benötigt der HDB3 keine Isolierung, da der Wärmeeintrag der Umgebung genutzt wird, um das restliche Kältemittel aus dem Kältemittelöl auszudampfen. Sollte die Umgebungstemperatur nicht ausreichen, kann ein elektrischer Heizstab über die vorhandene Tauchhülse montiert werden. Die Handentölung erfolgt über ein Serviceventil in Kombination mit einem sog. Totmannventil (WITT SSV6).

Bei der Verwendung als Ölverteilbehälter kann der HDB3 in einer automatischen Ölrückführung in Kombination mit einer Ölrückführeinheit (BDP) zur vereinfachten Verteilung des zurückgeführten Kältemaschinenöls auf mehrere Verdichter eingesetzt werden.

Bei der Verwendung als erweiterter Öldom dient der HDB3 als Vorlagebehälter für die automatische Ölrückführung.

Gefertigt wird der Ölsammler nach AD2000 und DGRL. Er verfügt grundsätzlich über alle erforderlichen Stutzen, z.B. für eine Füllstandüberwachung oder für optionale Ölsensoren.

Der HDB3 – Edelstahl Ölsammler besteht aus

  • einem Stutzen DN40 für Kältemittel-/Ölgemisch
  • einem Stutzen DN25 für Sicherheitsventil
  • einem Stutzen DN40 zum Anschluss einer BDP oder Verteilleitung
  • einem Stutzen DN25 für eine Ausgleichsleitung/Reserve
  • einem Stutzen G½“/IG bei Min/Max-Stand + Verschlussschraube G½“
  • einem Ölablassstutzen mit Ventil EA10GB/VA
  • einem SSV6 Schnellschlussventil zum Anschluss an das EA10 (wird beigelegt)
  • eine seitliche Tauchhülse mit G½“ Anschluss für den optionalen Heizstab
  • zwei Befestigungshülsen M12 oben und unten
  • Befestigungskonsolen inkl. Befestigungsmaterial

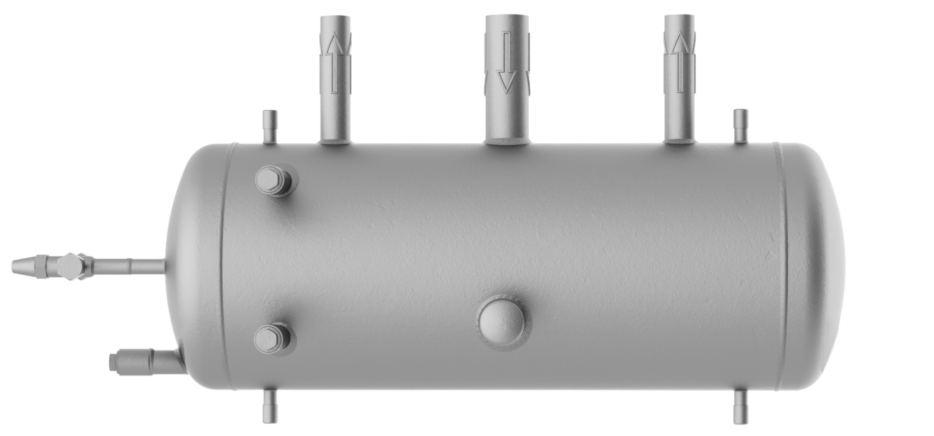

HDB3 - Edelstahl Ölsammler
HDB3 - Edelstahl Ölsammler

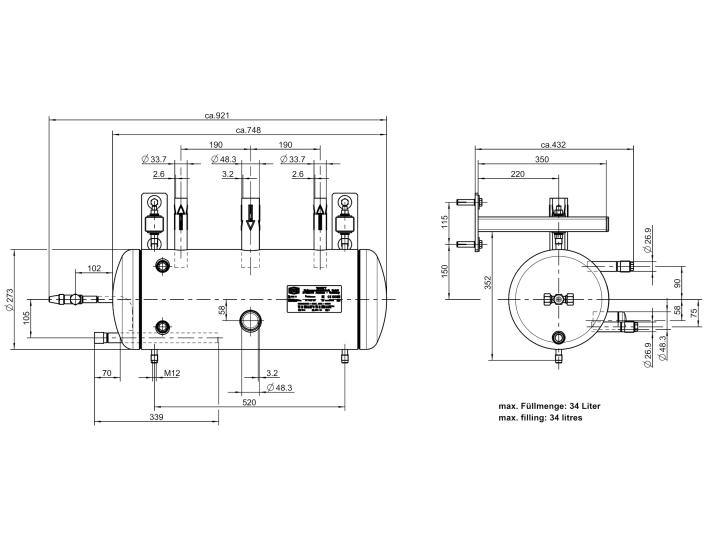

Dimensionen HDB3 - Edelstahl Ölsammler
Dimensionen HDB3 - Edelstahl Ölsammler

Leistungsdaten


max. zulässiger Druck PS Gesamtvolumen Nutzvolumen

[bar bei +100/-10°C] [bar bei -10/-60°C] [l] [l]
HDB3 1/25 1/18,75 39 30
