recipiente central para el aceite refrigerante de todo el sistema de refrigeración.

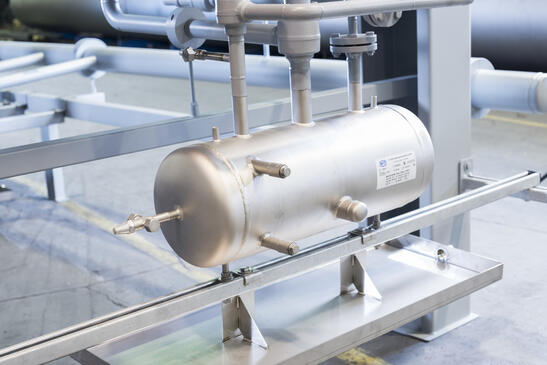

Recipiente de aceite de acero inoxidable HDB3 de WITT

El HDB de WITT puede utilizarse de diferentes maneras:

  • como recipiente de drenaje de aceite
  • como recipiente de distribución de aceite para el suministro de varios compresores con aceite
  • como cúpula de aceite suplementaria para conectar nuestraunidad de recuperación de aceite (BDP) para el retorno automático del aceite.

Cuando se utiliza como recipiente de aceite, el HDB3 no requiere aislamiento, ya que el calor del ambiente se utiliza para evaporar el refrigerante líquido restante. Si la temperatura ambiente no es suficiente, se puede montar un elemento calefactor eléctrico a través del termopozo existente. El drenaje manual del aceite se realiza mediante una combinación de la válvula de cierre de servicio y la válvula de acción rápida (válvula de hombre muerto) SSV6 de WITT.

Cuando se utiliza como recipiente de distribución, el HDB3 se utiliza en un sistema automático de gestión de aceite en combinación con la unidad de recuperación de aceite (BDP)para distribuir el aceite refrigerante devuelto a través de varios compresores.

Cuando el HDP3 se utiliza como cúpula de aceite suplementario actúa como un precolector en un sistema de retorno automático de aceite.

El recipiente de aceite de acero inoxidable HDB3 se fabrica de acuerdo con AD2000 y la Directiva de Equipos a Presión. Viene equipada con todas las conexiones necesarias, es decir, el control de nivel o el sensor de aceite opciónal.

El colector de aceite de acero inoxidable HDB3 consiste en:

  • Una entrada DN40 para la mezcla de refrigerante/aceite
  • Una conexión DN25 para una válvula de seguridad
  • Una conexión DN40 para conectar un BDP2 o una línea de distribución
  • Una conexión DN25 para una línea de ecualización/reserva
  • Una conexión G½"/IG a nivel mínimo y máximo + tapón de rosca G½"
  • Una conexión de drenaje de aceite con válvula EA10GB/VA
  • Una válvula de acción rápida SSV6 para la conexión al EA10 (se suministra suelta)
  • Un termopozo lateral con conexión G½" para un elemento calefactor opciónal
  • Dos tomas de montaje M12 arriba y abajo
  • Soportes de montaje, incluido el material de sujeción

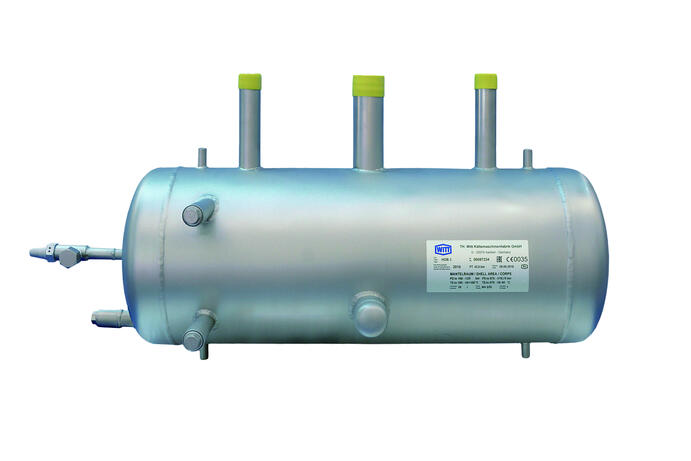

Recipiente de aceite de acero inoxidable HDB3

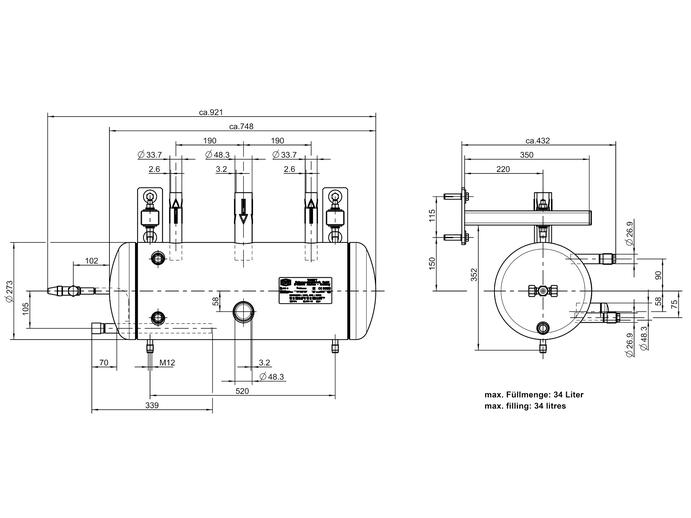

Dimensiones del recipiente de aceite de acero inoxidable HDB3

Datos de capacidad


Presion maxima permitida PS Volumen total Volumen util

[bares a +100/-10°C] [bares a -10/-60°C] [l] [l]
HDB3 1/25 1/18,75 39 30

Accesorios

¿Le interesa un receptor de aceite de acero inoxidable HDB3?

Nuestro personal técnico de ventas estará encantado de ofrecerle una mayor asistencia.

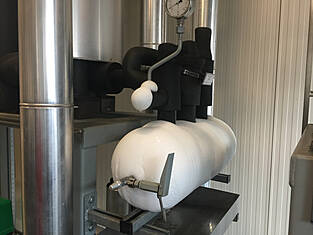

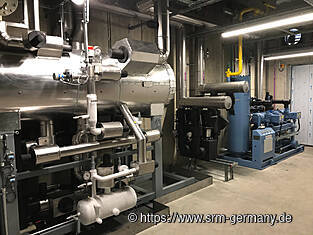

Aplicaciónes
