Un collecteur central d’huile réfrigérante pour l'ensemble du système frigorifique.

Collecteur d'huile en acier inoxydable HDB3 WITT

Le collecteur HDB de marque WITT peut être utilisée de différentes manières:

  • comme bac de vidange d'huile
  • comme réservoir de distribution d'huile pour alimenter plusieurs compresseurs en huile
  • comme dôme à huile supplémentaire pour raccorder notre unité de récupération d'huile (BDP) pour le retour automatique de l'huile.

Lorsque le HDB3 est utilisé comme collecteur d'huile, il n'a pas besoin d'être isolé, car la chaleur ambiante est utilisée pour évaporer le réfrigérant résiduel en phase liquide. Si la température ambiante n'est pas suffisante, un thermoplongeur électrique peut être monté via le doigt de gant existant. La vidange manuelle de l'huile est effectuée par une combinaison de robinet d'arrêt de service et de robinet à action rapide (type homme mort) SSV6 de marque WITT .

Lorsque le HDB3 est utilisé comme réservoir de distribution, il est utilisé dans un système de gestion automatique de l'huile en combinaison avec l’unité de récupération d'huile (BDP) pour distribuer l'huile réfrigérante renvoyée à travers plusieurs compresseurs.

Lorsque le HDP3 est utilisé comme dôme à huile supplémentaire, il agit comme un pré-collecteur dans un système de recirculation d'huile automatique.

Le collecteur d'huile en acier inoxydable HDB3 est fabriqué conformément à la norme AD2000 et à la directive sur les équipements sous pression. Il est livré avec tous les raccords nécessaires, c'est-à-dire le contrôle de niveau ou le détecteur d'huile en option.

Le collecteur d'huile en acier inoxydable HDB3 se compose des éléments suivants :

  • une entrée DN40 pour le mélange réfrigérant/huile
  • un raccord DN25 pour une soupape de sécurité
  • un raccord DN40 pour le raccordement d'un BDP2 ou d'une conduite de distribution
  • un raccord DN25 pour une conduite d’équilibrage/réserve
  • un raccord fileté femelle G1/2’’ pour niveau min. et max. + vis de fermeture G1/2’’
  • un raccord de vidange d'huile avec robinet EA10GB/VA
  • un robinet SSV6 à action rapide pour le raccordement à l'EA10 (fourni en vrac dans le pack)
  • un doigt de gant latéral avec raccord G 1/2’’ pour un thermoplongeur optionnel
  • deux manchons de montage M12 en haut et en bas et
  • les équerres de montage, matériels de fixation incl.

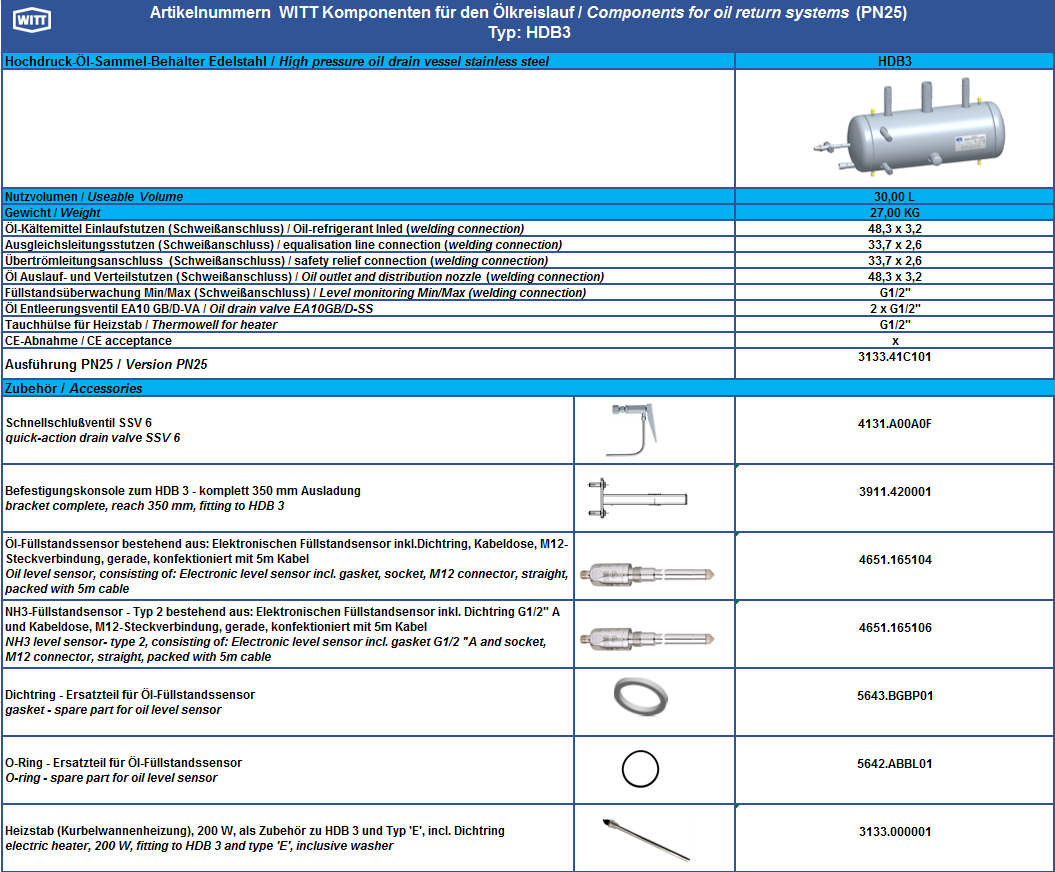

HDB3 - collecteur d'huile en acier inoxydable
Dimensions du collecteur d'huile en acier inoxydable HDB3

Caractéristiques techniques


Pression autorisée max.PS Volume total Volume utile

[bar à +100/-10°C] [bar à -10/-60°C] [l] [l]
HDB3 1/25 1/18.75 39 30

Accessoires

Vous êtes intéressé par un collecteur d’huile en acier inoxydable HDB3 ?

Notre équipe technico-commerciale se fera un plaisir de vous conseiller et assister.
