Größenreduzierung der Anlagenkomponenten bei Schraubenverdichter-Anlagen, mehrstufige Expansion bei hohen Druckdifferenzen.

ECO - WITT Economiser

Der WITT Economiser (ECO) sammelt das im Verflüssiger kondensierte Kältemittel über einen Hochdruck-Schwimmerregler HR in seinem Gehäuse. Dort wird es durch Abscheidung automatisch auf einen Mitteldruck entspannt. Anschließend wird die flüssige Phase des Kältemittels über eine weitere Hochdruckschwimmer-Regelung innerhalb des ECOs zum Abscheider auf der Niederdruckseite entspannt. Das im ECO getrennte Drosselgas (auch Flashgas genannt) auf Mitteldruckniveau wird indes durch den am Schraubenverdichter vorhandenen Economiser-Anschluss wieder in den Verdichtungsprozess eingebracht.

Durch diese Betriebsweise wird der Verdichter entlastet und kann kleiner dimensioniert werden. Auch der Niederdruck-Abscheider kann kleiner dimensioniert werden.

Zur Erweiterung der Leistung Ihrer Kälteanlage kann ein WITT Economiser eingesetzt werden: Durch die Reduzierung von Flashgas im Niederdruck-Abscheider, welches in dem Fall vom ECO dem Verdichter zugeführt wird, erhöht sich so die Kälteleistung des Abscheiders.

Der WITT Economiser enthält serienmäßig

  • einen aufgebauten Hochdruck-Schwimmerregler HR mit Absperrventilen
  • WITT Absperrventile an den Eintritts- und Austrittsstutzen für Gas und Flüssigkeit
  • ein Ablassventil EA 10 GB L
  • ein Entlüftungsventil EE 6 L, davor EA 10 GB L
  • Nocken G ½“/G ¼“ kombiniert für den Anschluss eines Sicherheitsventils
  • Maximalstandbegrenzer NGX (beigepackt)
  • eine Rahmenkonstruktion inkl. Holzunterlagen/Befestigungen

Zubehör

  • Stutzen statt Eintritts-/Austritts-Absperrventilen
  • Einzelabnahme durch TÜV bzw. durch andere Prüfgesellschaften
  • Sonderausführungen auf Anfrage

Sie haben Interesse an einem ECO - WITT Economiser?

Dann nutzen Sie einfach unser Kontaktformular.

Wir ermitteln anschließend die perfekte Variante für Sie.

Selbstverständlich können Sie auch eigenständig mit unser Auslegungsprogramm „WITT Select“ nutzen.

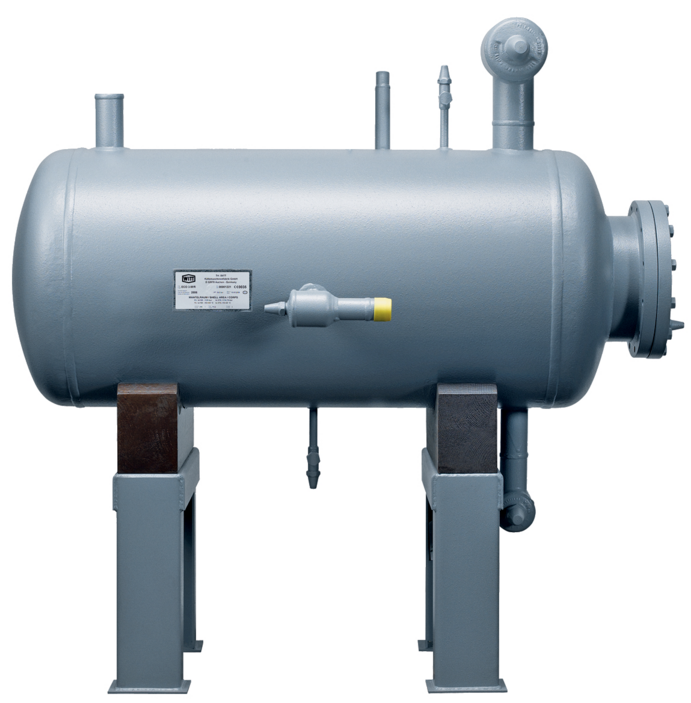

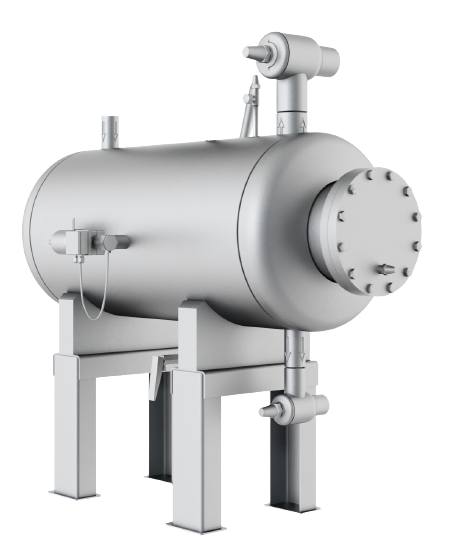

ECO - WITT Economiser
ECO - WITT Economiser

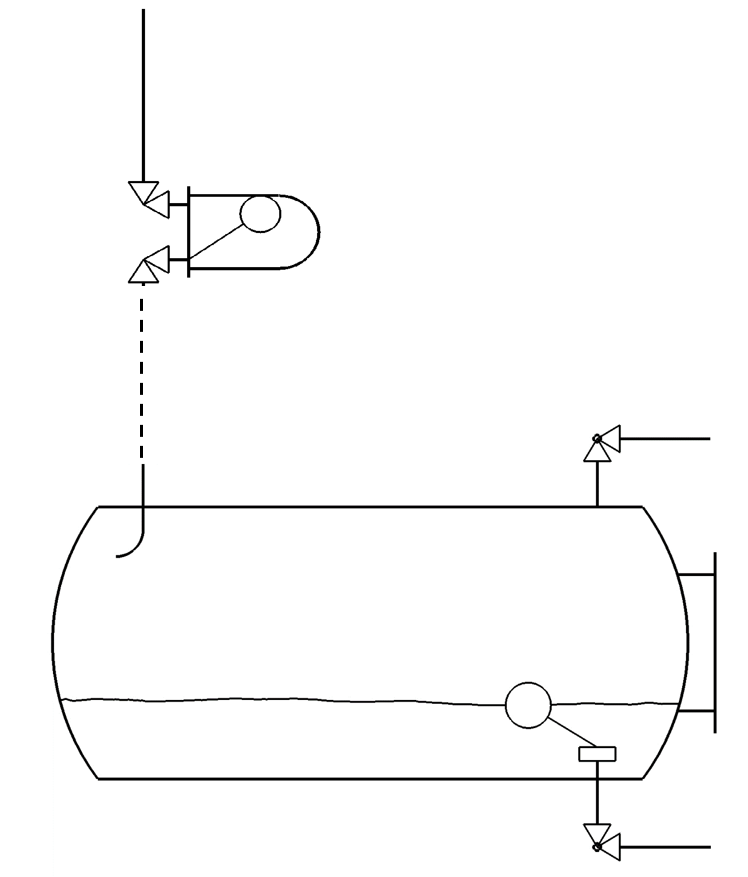

Funktionsweise ECO - WITT Economiser
Funktionsweise ECO - WITT Economiser

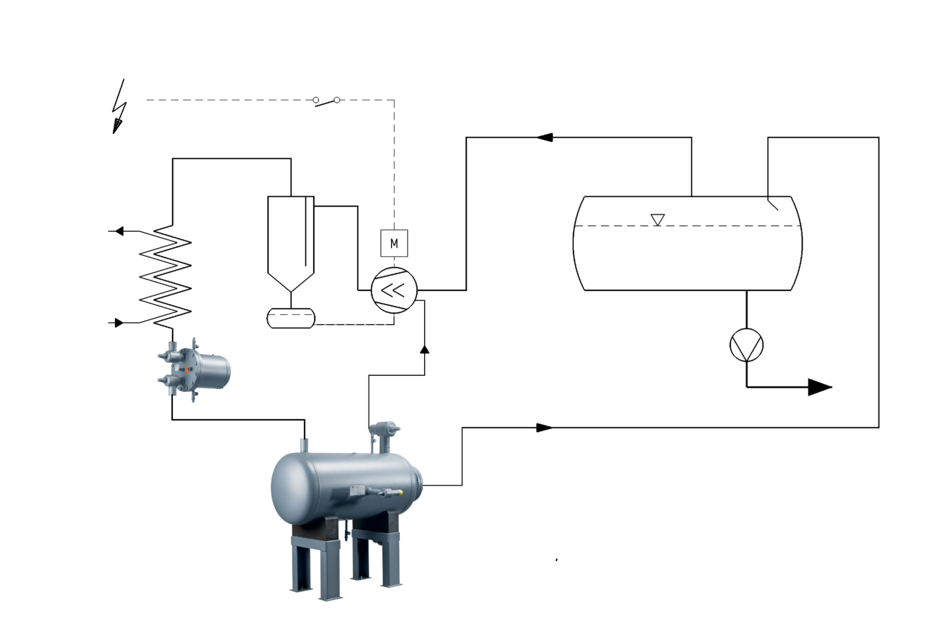

Fliessbild ECO und Pumpenstation
Fliessbild ECO und Pumpenstation

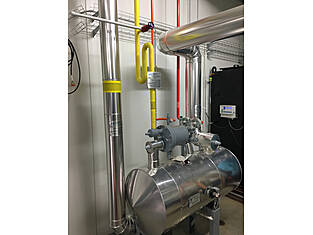

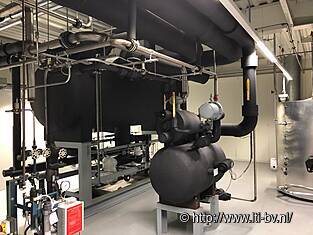

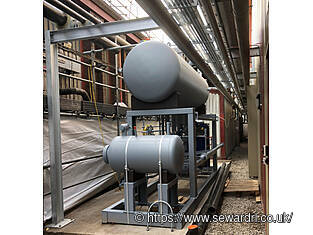

Anwendungen
